Keramische Verkleidung Gummi Schlauch kundenspezifisch

Produktbeschreibung

Bei einem schlauchförmigen Keramikauskleidung, die Keramikflächen sind nur ein Teil der Verschleißoberfläche. Gummi zwischen den Fliesen, freiliegende Fliesenränder und die Auskleidung um die Verbindungen beeinflussen auch, wie der Schlauch im abrasiven Dienst funktioniert.

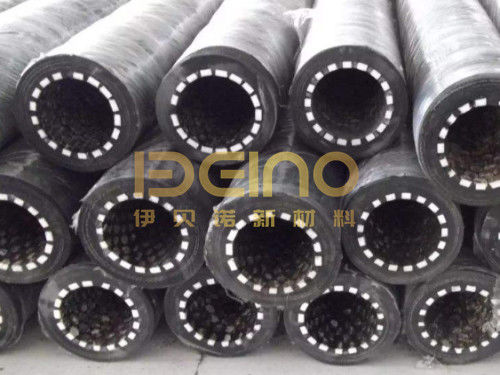

Der ELACERA sechseckige Aluminiumoxid-Keramik-Gummi-Schlauch verwendet einzelne Keramikfliesen, die durch Vulkanisation in eine verstärkte Gummi-Konstruktion integriert sind. Die geflieste Auskleidung bietet Verschleißschutz und ermöglicht es dem Schlauch, sich innerhalb seiner spezifizierten Installationsgrenzen zu biegen.

Was das sechseckige Muster bietet

Sechseckige Fliesen bilden ein sich wiederholendes Mosaik um die Innenfläche. Im Gegensatz zu einer durchgehenden Keramikhülse besteht die Auskleidung aus separaten Verschleißelementen, die von Gummi gestützt werden.

Diese Anordnung ermöglicht es dem Keramiklayout, der Schlauchbohrung zu folgen. Die Keramikfliesen selbst bleiben jedoch starr. Die Flexibilität kommt von der Gummi-Konstruktion und der Bewegung, die sie zwischen den Keramikelementen aufnimmt.

Die sechseckige Umrisslinie allein garantiert nicht, dass die Fliesen unter allen Betriebsbedingungen sicher bleiben. Fliesengrößen, Gummiunterstützung und die Keramik-Gummi-Schnittstelle erfordern alle Aufmerksamkeit.

Aus diesem Grund ist eine Spezifikation, die nur “sechseckige Keramikauskleidung” angibt, unvollständig. Die fertige Anordnung ist genauso wichtig wie die Form einer einzelnen Fliese.

Fliesengröße, Gummiabstände und Oberflächenabdeckung

Die Fliesengröße sollte dem Schlauchdurchmesser und den beabsichtigten Biegebedingungen entsprechen. Ein für eine Bohrung entwickeltes Layout sollte nicht automatisch auf einen kleineren Schlauch übertragen werden.

Das Design muss auch die Keramikabdeckung mit der Gummiunterstützung ausbalancieren. Breite freiliegende Gummi-Kanäle können zu lokalen Verschleißpfaden werden. Umgekehrt schafft das einfache enge Zusammenpacken von Fliesen keine geeignete flexible Auskleidung.

Überprüfen Sie während der Überprüfung:

• Fliesengröße und -dicke
• Abstand zwischen benachbarten Fliesen
• Unterstützung unter und um die Keramik
• Vorspringende Kanten oder unebene Fliesenplatzierung
• Abdeckung, wo die Auskleidung die Schlauchenden trifft

Diese Details sollten zusammen betrachtet werden. Ein hoher Prozentsatz der Keramikabdeckung bestätigt allein nicht, dass der Schlauch die erforderliche Biegung aufnehmen oder das tatsächlich geförderte Material widerstehen kann.

Konstruktion und Spezifikationsreferenz

Arbeitsdruck, Temperatur, minimaler Biegeradius und jegliche Vakuum-Anforderung müssen für die fertige Schlauchbaugruppe bestätigt werden.

Ein Keramikmaterialzertifikat begründet diese Schlauchbewertungen nicht. Verstärkung, Gummiverbindung, Endbeschläge und Herstellungsdetails beeinflussen auch die zulässigen Betriebsbedingungen.

Das gleiche Keramikfliesenmuster sollte daher nicht als universelle Druck- oder Biegegrenze für jede Schlauchgröße dargestellt werden.

Achten Sie auf die Auskleidung in der Nähe der Anschlüsse

Ein regelmäßiges Mosaik kann die Hauptschlauchlänge sauber abdecken, während in der Nähe der Kupplung oder des Flansches eine weniger konsistente Anordnung hinterlassen wird.

Diese Endabschnitte verdienen eine eigene Inspektion. Überprüfen Sie, wo die Keramik endet, wie der angrenzende Gummi geschützt ist und ob das angeschlossene Rohr eine freiliegende Kante in den Materialfluss einführt.

Das Endlayout erfordert möglicherweise eine andere Fliesenanordnung als die Hauptbohrung. Es sollte als Teil der Schlauchkonstruktion detailliert werden, anstatt als Lücke behandelt zu werden, die nach Abschluss der Hauptauskleidung gefüllt werden muss.

Endbeschläge müssen auch zur installierten Route passen, damit das Anschließen des Schlauchs keine unnötige Verdrehung oder eine scharfe Biegung neben der Kupplung verursacht.

Inspizieren Sie die geflieste Oberfläche, nicht nur die Außenhülle

Suchen Sie während einer geplanten Inspektion in den Schlauch hinein, wo der Zugang dies zulässt. Eine unbeschädigte Außenhülle bedeutet nicht, dass die Keramikauskleidung in gutem Zustand ist.

Protokollieren Sie fehlende Fliesen, gerissene Keramik, abgenutzte Gummi-Kanäle und Schäden an den Enden. Notieren Sie, ob das Problem entlang der gesamten Länge oder nur an einer Stelle auftritt.

Lokale Schäden können mit der installierten Biegung, der Richtung des einströmenden Materials, der Unterstützung oder der Anschlussgeometrie zusammenhängen. Vergleichen Sie den Verschleißort mit der Betriebsgeschichte, bevor Sie entscheiden, dass eine härtere Keramik oder eine dickere Fliese die Lösung ist.

Wo die ursprüngliche Auskleidungsanordnung verfügbar ist, verwenden Sie sie als Referenz für die Bewertung von Änderungen.

FAQ

Sind sechseckige Fliesen dasselbe wie Keramikperlen?

Nein. Dieses Design verwendet sechseckige Keramikfliesen. Schläuche mit Perlenauskleidung und zylindrischer Keramikauskleidung verwenden unterschiedliche Verschleißelementformen und sollten nicht als gleiche Konstruktion beschrieben werden.

Verriegelt die sechseckige Form die Fliesen mechanisch miteinander?

Die Umrisslinie allein beweist keine mechanische Verriegelung. Die Rückhaltung hängt von der spezifizierten Fließengeometrie und ihrer Integration mit dem Gummi ab. Das vollständige Auskleidungsdesign muss überprüft werden.

Können lose Keramikmosaikbögen als Ersatz für einen fertigen Keramikauskleidungsschlauch verwendet werden?

Nein. Ein Mosaikbogen ist eine Auskleidungskomponente, keine qualifizierte Schlauchbaugruppe. Die Gummi-Konstruktion, Verstärkung, Keramikintegration und Endbeschläge müssen für den vorgesehenen Dienst zusammen entwickelt und verifiziert werden.

ELACERA liefert kundenspezifische sechseckige Keramikauskleidungsschläuche basierend auf der erforderlichen Bohrung, Länge, Anschlussanordnung und Betriebsbedingungen, wobei das Keramiklayout als Teil der vollständigen Schlauchkonstruktion überprüft wird.
