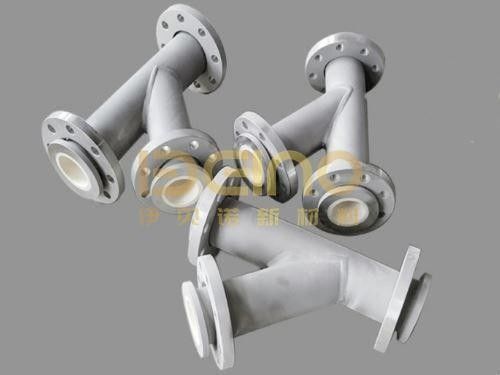

Industrielle Keramik-Riegel gefüllt Rohr Anti Verschleiß Aluminium-keramische Beschichtung

Produktbeschreibung

Industrielle verschleißfeste Rohrleitungen bestehen normalerweise aus mehr als einem geraden Rohr. Bögen, T-Stücke, Reduzierstücke, Flanschverbindungen und Übergangsstücke müssen als eine Förderleitung zusammenarbeiten. Wenn diese Komponenten separat konstruiert werden, können Unterschiede im fertigen Innendurchmesser oder in der Auskleidungshöhe interne Stufen hinterlassen, die zu frühen Verschleißstellen werden.

ELACERA Industrie-Keramik-Hülsenrohre können als abgestimmte Rohrleitungsbaugruppe gefertigt werden. Gerade Abschnitte und Formstücke werden nach bestätigten Zeichnungen gefertigt, so dass der Innendurchmesser, die Anschlusslage und der Materialflussweg im gesamten System konsistent bleiben.

Eine keramikbeschichtete Pipeline ist mehr als ein gerades Rohr

Ein gerades keramikbeschichtetes Rohr kann für sich allein gut funktionieren, aber das gesamte Fördersystem kann an seinen Verbindungen und Richtungswechseln vorzeitig ausfallen.

Verschleiß konzentriert sich häufig auf:

• Der Außenradius eines Bogens
• Der Abzweigbereich eines T-Stücks
• Der Einlass und Auslass eines Reduzierstücks
• Flanschverbindungen mit unpassenden Innendurchmessern
• Verbindungen, bei denen Keramikkanten oder Stahlflächen freiliegen
• Abschnitte, in denen das Material die Richtung oder Geschwindigkeit ändert

Aus diesem Grund sollten die geraden Rohre und Formstücke als ein Rohrleitungssystem betrachtet und nicht nur nach Nenndurchmesser bestellt werden.

Abgleich des fertigen Innendurchmessers zwischen den Komponenten

Zwei Stahlrohre mit demselben Nenndurchmesser haben nach der Keramikbeschichtung nicht unbedingt denselben fertigen Innendurchmesser.

Der endgültige Innendurchmesser hängt ab von:

• Außendurchmesser des Stahlrohrs
• Wandstärke des Stahlrohrs
• Dicke der Keramikauskleidung
• Vergütungs- oder Einbauzulage
• Fertigungstoleranz
• Keramikanordnung an den Rohrenden

Wenn angrenzende Komponenten unterschiedliche fertige Innendurchmesser aufweisen, kann die erhabene Innenkante die geförderten Partikel wiederholt abfangen. Dies kann zu Turbulenzen und konzentriertem Verschleiß in der Nähe der Verbindung führen.

Der erforderliche fertige Innendurchmesser sollte daher klar auf der Zeichnung angegeben werden. Die Keramikdicke kann dann entsprechend den Stahlrohrabmessungen und Verschleißbedingungen angepasst werden.

Produktparameter

Dies sind typische Werte für Keramikmaterialien. Endgültige Werte sollten der ausgewählten Keramiksorte und den Bestellangaben entsprechen.

Typische Produktkonfigurationen

Die obigen Spezifikationen beschreiben gängige Herstellungsoptionen. Endgültige Abmessungen und Materialien sollten der genehmigten Produktionszeichnung entsprechen.

Gerade Rohre und Formstücke als Set gefertigt

Die Keramik-Hülsen-Auskleidungsstruktur kann auf verschiedene Rohrleitungskomponenten angewendet werden:

• Gerade Rohrabschnitte
• Keramikbeschichtete Bögen
• Gleichmäßige und reduzierende T-Stücke
• Konzentrische oder exzentrische Reduzierstücke
• Flanschübergangsstücke
• Abzweigrohre und kundenspezifische Formstücke
• Ersatzteile, gefertigt nach Mustern

Wenn mehrere Komponenten zur selben Förderleitung gehören, können sie entsprechend ihrer Einbauposition nummeriert werden. Dies hilft dem Montageteam, die richtige Flussrichtung und Anschlussreihenfolge während der Installation zu identifizieren.

Bogenkonstruktion erfordert mehr als einen Biegewinkel

Ein Bogen kann nicht nur durch “45 Grad” oder “90 Grad” definiert werden. Der Mittelradius, die gerade Endlänge, die Tangentenpunkte und die Ausrichtung der Flansche beeinflussen ebenfalls, ob die Komponente das vorhandene Rohr ersetzen kann.

Der Außenradius des Bogens erhält normalerweise mehr konzentrierten Partikelkontakt. Abhängig von der Materialgeschwindigkeit und den Partikeleigenschaften kann dieser Bereich eine andere Keramikdicke oder Auskleidungsanordnung als der angrenzende gerade Abschnitt erfordern.

Vor der Produktion sollten die folgenden Bogen-Details bestätigt werden:

• Biegewinkel
• Mittelradius
• Einlass- und Auslassrichtung
• Gerade Endlängen
• Fertiger Innendurchmesser
• Flanschorientierung
• Hauptverschleißrichtung
• Einbauposition

Reduzierstücke und T-Stücke benötigen glatte interne Übergänge

Reduzierstücke ändern den Förderquerschnitt und können lokale Beschleunigung, Turbulenzen oder Partikelabscheidung verursachen. Eine plötzliche Keramikstufe am Einlass oder Auslass kann den Verschleiß erhöhen, anstatt das Rohr zu schützen.

Für Reduzierstücke sollten der Einlassdurchmesser, der Auslassdurchmesser, die Gesamtlänge und das Übergangsprofil auf der Produktionszeichnung angegeben werden.

Für T-Stücke sind der Abzweigwinkel, der Abzweigdurchmesser und die Richtung des Materialflusses besonders wichtig. Das Hauptrohr und das Abzweigrohr erfahren möglicherweise nicht die gleiche Verschleißintensität, daher sollte das Auskleidungslayout den tatsächlichen Flussweg widerspiegeln.

Anschluss- und Flanschdetails

Das äußere Stahlrohr bietet strukturelle Unterstützung und trägt die mechanischen und Drucklasten – die Keramik wirkt als interne verschleißfeste Schicht.

Bestätigen Sie Flanschabmessungen, Anzahl der Bolzenlöcher, Lochkreisdurchmesser, Dichtfläche und Flanschorientierung, bevor die Auskleidungsarbeiten beginnen. Für geschweißte Verbindungen kann am Rohrende ein ausreichender unbeschichteter oder geschützter Schweißzulage erforderlich sein.

Keramik sollte nicht in das angrenzende Rohr hineinragen oder eine freiliegende Stahlstufe aufweisen, die dem Materialfluss zugewandt ist.

Informationen, die auf der Produktionszeichnung erforderlich sind

Für eine vollständige Rohrleitungsbaugruppe sollte die Zeichnung Folgendes identifizieren:

• Komponentennummer und Einbauposition
• Materialflussrichtung
• Gesamt- und Mittelabmessungen
• Fertiger Innendurchmesser
• Stahl- und Keramikdicke
• Bogenwinkel und -radius
• T-Stück- und Abzweigabmessungen
• Reduzierstück-Einlass- und Auslassdurchmesser
• Flanschtyp und -orientierung
• Maßtoleranzen
• Betriebsdruck und Betriebstemperatur

Eine Layoutzeichnung ist besonders nützlich, wenn mehrere Bögen und Formstücke in einer festen Reihenfolge installiert werden müssen.

Inspektion vor dem Versand

Jede fertige Komponente sollte anhand der genehmigten Zeichnung geprüft werden und nicht nur als einzelnes Rohr.

Inspektionspunkte umfassen normalerweise:

• Gesamtabmessungen
• Fertiger Innendurchmesser
• Flanschorientierung und Bolzenlochposition
• Konzentrizität der Keramikauskleidung
• Interne Stufen an den Rohrenden
• Rissige oder abgesplitterte Keramik
• Freiliegender Stahl im Materialflussweg
• Komponentennummer und Flussrichtungsmarkierung
• Äußere Beschichtung und Verpackungszustand

Wo praktikabel, können angrenzende Komponenten vor dem Versand zusammen geprüft werden, um ihre Verbindung und Bohrungsübergang zu überprüfen.

Typische Anwendungen

Kundenspezifische industrielle keramikbeschichtete Rohrleitungsbaugruppen werden verwendet in:

• Förderung von Asche und Kohlepulver
• Zement- und Mineralverarbeitung
• Stahlwerksmaterialhandhabungssysteme
• Bergbau- und Erzverarbeitungsleitungen
• Pneumatische Förderanlagen
• Pulverproduktionslinien
• Hafen-Schüttgutsysteme
• Andere Rohrleitungen mit mehreren Bögen und Formstücken

Die geeignete Keramiksorte und Auskleidungsdicke sollte entsprechend dem tatsächlichen Material, der Partikelgröße, der Fördergeschwindigkeit, der Temperatur und den Stoßbedingungen ausgewählt werden.

FAQ

Warum reicht der Nenndurchmesser allein nicht für die Produktion aus?

Der Nenndurchmesser definiert nicht die Stahlwandstärke, die Keramikdicke oder den fertigen Innendurchmesser. Eine Zeichnung ist erforderlich, um sicherzustellen, dass die neue Komponente zur vorhandenen Rohrleitung passt.

Können gerade Rohre, Bögen und Reduzierstücke als ein Set geliefert werden?

Ja. Die Komponenten können aus demselben Rohrleitungslayout gefertigt, nach ihrer Einbauposition nummeriert und vor dem Versand auf Anschlusskompatibilität geprüft werden.

Können verschiedene Abschnitte unterschiedliche Keramikstärken verwenden?

Ja. Die Keramikdicke kann an Bögen oder anderen konzentrierten Verschleißstellen erhöht werden, während ein kompatibler fertiger Innendurchmesser beibehalten wird.

Wie können interne Stufen an den Verbindungen reduziert werden?

Der fertige Innendurchmesser, die Keramikbegrenzung und die Abmessungen des angrenzenden Rohrs sollten zusammen bestätigt werden. Komponenten sollten vor dem Versand und erneut während der Installation auf Ausrichtung geprüft werden.

Kann eine bestehende Komponente aus einem Muster reproduziert werden?

Ja, vorausgesetzt, das Muster ist für die Maßprüfung ausreichend vollständig. Eine verifizierte Zeichnung sollte dennoch vor der Produktion erstellt und genehmigt werden.

ELACERA fertigt keramik-hülsenbeschichtete gerade Rohre, Bögen, T-Stücke, Reduzierstücke und kundenspezifische Rohrleitungsbaugruppen nach genehmigten Zeichnungen. Bitte stellen Sie das Rohrleitungs-Layout, die Komponentenabmessungen und die Betriebsbedingungen für die technische Überprüfung zur Verfügung.
