Produkt-Details
Herkunftsort: Changsha, Hunan, China
Markenname: Elacera
Modellnummer: Betonpumpe-Rohrleitung
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: Verhandlungsfähig
Preis: Verhandlungsfähig
Verpackung Informationen: Verpackt in den Holzetuis oder in den Eisengestellen
Lieferzeit: 2545 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 100.000 ㎡-/jahr
Produkttyp: |
Mit Keramik ausgekleidete Betonpumpenteile |
Äußere Wohnung: |
Stahl |
Futtermaterial: |
ZTA/Aluminiumoxid, ausgewählt nach Position |
Nenngröße: |
DN125, vorbehaltlich der Modellbestätigung |
Verbindungstyp: |
Klemmkupplung |
Komponentenoptionen: |
Rohre / Bögen / Reduzierstücke |
Anpassung: |
nach Zeichnung oder Muster |
Anwendung: |
Fördersysteme für Betonpumpen |
Produkttyp: |
Mit Keramik ausgekleidete Betonpumpenteile |
Äußere Wohnung: |
Stahl |
Futtermaterial: |
ZTA/Aluminiumoxid, ausgewählt nach Position |
Nenngröße: |
DN125, vorbehaltlich der Modellbestätigung |
Verbindungstyp: |
Klemmkupplung |
Komponentenoptionen: |
Rohre / Bögen / Reduzierstücke |
Anpassung: |
nach Zeichnung oder Muster |
Anwendung: |
Fördersysteme für Betonpumpen |
Keramik-ausgekleidete Betonpumpenteile für positionsbezogenen Austausch
ELACERA liefert keramik-ausgekleidete Betonpumpenrohre und -fittings mit Stahlgehäuse und interner Keramik-Verschleißauskleidung. ZTA, eine Zirkonoxid-Aluminiumoxid-Verbundkeramik, kann für ausgewählte hochbeanspruchte Positionen spezifiziert werden, mit Aluminiumoxid-Optionen für andere Abschnitte.
Dieser Ansatz ermöglicht es, die Auskleidungsspezifikation an die Beanspruchung jeder Komponente anzupassen. Er hilft Käufern auch, ihr Ersatzbudget auf die Teile zu konzentrieren, die am häufigsten verschleißen.
Passen Sie die Auskleidung an die Rohrleitungsposition an
Ein Pumpenauslassbogen, ein gerades Auslegerrohr und ein Ausleger-Spitzenbogen arbeiten unter unterschiedlichen Bedingungen. Identifizieren Sie die Einbauposition, bevor Sie den Ersatz auswählen.
|
Rohrleitungsposition |
Auswahlfokus |
|---|---|
|
Pumpenauslass und Deckrohrleitungen |
Lokale Abrieb, Änderungen der Strömungsrichtung und die erforderliche Montage-Druckfestigkeit |
|
Gerade Auslegerabschnitte |
Verschleißfestigkeit, fertige Bohrung, eingebaute Länge und Komponenten-Gewicht |
|
Ausleger-Spitzenbögen |
Stoßbelastung durch absteigenden Beton im Ausleger, zusammen mit der erforderlichen Anschlussgeometrie |
Geben Sie bei wiederholtem frühem Verschleiß den Ort des betroffenen Teils auf dem Rohrleitungsdiagramm an. Fotos des verschlissenen Materials können konzentrierten Verschleiß von allgemeinerem Abrieb unterscheiden helfen.
Ziel ist es, für jede Position eine geeignete Konstruktion auszuwählen. Nicht jede Ersatzgarnitur muss die gleiche Keramikqualität aufweisen.
![]()
![]()
![]()
Passform über den Nenndurchmesser hinaus bestätigen
Eine DN125-Bezeichnung ist ein Ausgangspunkt für die Identifizierung. Der Ersatz muss auch die eingebaute Geometrie und das Anschlusssystem entsprechen.
Für gerade Rohre geben Sie die gesamte Montage-Länge und die Enddetails an. Für Bögen geben Sie den Winkel, den Biegeradius, die Einbaumaße und eventuelle gerade Verlängerungen an.
Spezifizieren Sie die fertige Innenbohrung nach der Keramikinstallation. Identifizieren Sie auch das Endkragenprofil und die passende Klemm- und Dichtungsanordnung. Ein Foto des Komponentenetiketts zusammen mit der Teilenummer des Pumpenherstellers ist nützlich, wenn keine vollständige Zeichnung verfügbar ist.

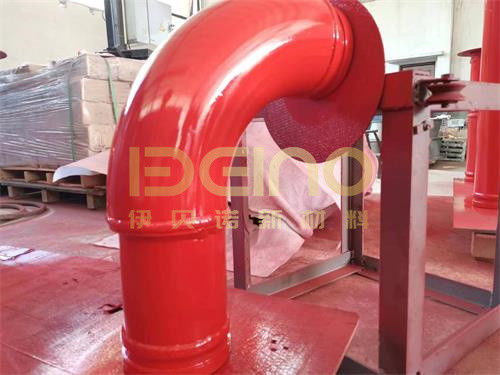

Beispiel Bogenreferenz
|
Modellbezeichnung |
Nennbezeichnung |
Biegewinkel |
Radiusbezeichnung |
Referenz Nettogewicht |
|
125A90R180 |
125A |
90° |
R180 |
10,7 kg |
Das Gewicht bezieht sich auf dieses Beispielmodell. Die endgültigen Montageabmessungen und das Gewicht folgen dem bestätigten Gehäuse-, Keramik-Auskleidungs- und Endverbindungsdesign.
Andere Ersatzkomponenten können anhand von Zeichnungen, Mustern oder der Ersatzteilliste der Ausrüstung überprüft werden.
Druck und Gewicht für die komplette Baugruppe prüfen
Die Keramik-Auskleidung bildet die innere Verschleißfläche. Der Druckwert muss für die komplette Rohr- oder Fitting-Baugruppe und ihre Anschlüsse ermittelt werden. Die Druckfestigkeit der Keramik allein bestimmt nicht den zulässigen Arbeitsdruck der Rohrleitung.
Vergleichen Sie für auslegerseitige Ersatzteile Komponenten mit den gleichen Abmessungen und Anschlüssen. Bestätigen Sie das zulässige Komponenten-Gewicht gegen die Ausrüstungsanforderungen, bevor Sie die Auskleidungskonstruktion ändern.
Häufig gestellte Fragen
Kann ich nur den am stärksten verschlissenen Bogen ersetzen?
Ein einzelner Ersatz kann geprüft werden. Senden Sie seine Einbauposition, Abmessungen, Anschlussdetails und den erforderlichen Druckwert. Berücksichtigen Sie die angrenzenden Komponenten, wenn deren Geometrie die Passform beeinflusst.
Wird jeder Abschnitt die gleiche Lebensdauer erreichen?
Der Verschleiß variiert je nach Rohrleitungsposition, Betonmischung, Zuschlagstoffeigenschaften und Betriebsbedingungen. Erfassen Sie das gepumpte Volumen und den Grund für den Austausch, wenn Sie verschiedene Auskleidungsoptionen vergleichen.
Können Sie eine komplette Ersatzgarnitur prüfen?
Ja. Senden Sie das Rohrleitungsdiagramm und die Teileliste und markieren Sie die benötigten Komponenten. Identifizieren Sie alle Positionen, die häufig ersetzt werden müssen, damit die Auskleidungsauswahl nach Standort überprüft werden kann.
Angebot für Betonpumpenteile anfordern
Senden Sie ELACERA die Pumpenmarke, das Modell, die Teilenummer oder die Komponentenzeichnung und die Menge.
Geben Sie die Einbauposition, den erforderlichen Arbeitsdruck und Fotos der vorhandenen Anschlüsse an. Bei wiederkehrendem Verschleiß fügen Sie den aktuellen Servicebericht und Details zum gepumpten Beton oder Zuschlagstoff hinzu.
Für Reduzierstücke siehe unser keramik-ausgekleidetes Betonpumpen-Reduzierrohr.
