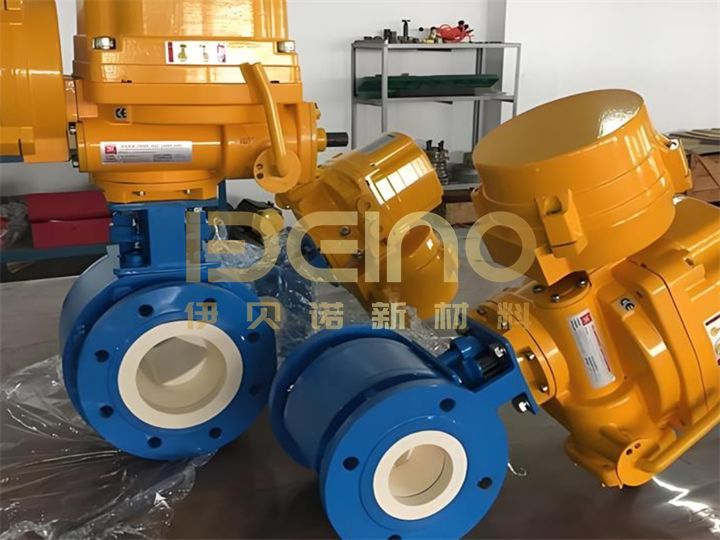

Keramikkugelhahn Keramik-ausgekleidete Verbundkugelhähne, Aluminiumoxid-Keramikkugelhahn

Produktbeschreibung

UnserKeramikballventilist ein Ventil der nächsten Generation mit Zero-Leakage-Ventil mit einem Metallkörper, das mit einem 99% hohen Aluminiumoxid-Keramik-Flusskanal und einem Ballkern von 99% gesintert ist. Der Ventilball, der Sitz und der Hohlraum sind alle mit Keramik ausgekleidet und isolieren die Medien vollständig aus dem Metall. Dies beseitigt die Erosions-, Korrosions-, Kleben- und Leckageprobleme, die herkömmliche Metallventile unter extremen Betriebsbedingungen wie Kohleschlamm, Erzschlamm, Flugasche sowie Säure- und Alkalikumgebungen plagen. Mit nominalen Durchmessern von DN15 bis DN600, Druckwerten von PN10 bis PN160 und Betriebstemperaturen von -40 ° C bis 450 ° C bietet es eine wettbewerbsfähige Alternative zu importierten Marken und ist in der Thermalkraftanlage -Entfernung, zementiertes pulverisiertes Kohlen, chemische Slurries und Minenströme und Minenströme und Minenströmen verwendet.

Produktfunktionen:

Voller Keramikflussweg:Kugelrundheit ≤ 0,01 mm, Oberflächen -RA ≤ 0,2 μm, 30% niedrigeres Drehmoment.
Null -Leckage:Die bidirektionale Versiegelung trifft auf ISO 5208 Klasse A und Klasse VI blasensicher.
Extrem kearresistent:Aluminiumoxid ≥ HRA88, mit einem Lebensdauer 8-12-mal so hoch wie bei CR-Mo-Stahlventilen.
Schwere Korrosionsresistenz:Resistent gegen alle Säuren, Basen und Salze mit einem pH-Bereich von 1 bis 14, außer Hydrofluorsäure.
Anti-Ansehmigung: Elastische Kompensation von Ventilsitzen und selbstschmierende Keramikbeschichtung gewährleisten nach 50.000 Zyklen einen Drehmomentabbau von weniger als 5%.

Hauptstrukturkomponenten
Ventilkörper:In der Regel aus Metallmaterialien wie Kohlenstoffstahl, Edelstahl oder Leichtmetallstahl gegossen oder geschmiedet, bietet es eine strukturelle Unterstützung und eine Druckbarriere. Der interne Durchflussweg kann so ausgelegt sein, dass der tote Raum minimiert und den Teilchenübergang erleichtert wird.

Ball:Die Kernventilöffnungs- und Schließkomponente, die aus hohen Pectority-, Hochdichte- und Hochteigungs-Engineering-Keramik (Zirkonia oder Alumina) ausgestattet ist. Seine Oberfläche ist bis zu einem spiegelähnlichen Finish stark poliert.

Ventilsitz:
Voller Keramiksitz:Dieser Sitz besteht aus dem gleichen oder kompatiblen Keramikmaterial als Ball und bildet ein Hartsiegel von Keramik-zu-Keramik. Es bietet einen hervorragenden Verschleiß- und Korrosionsbeständigkeit, das für die anspruchsvollsten Betriebsbedingungen geeignet ist.

Nicht metallischer Sitz:Hergestellt aus Hochleistungspolymeren wie Peek (Polyetheretheketon) und RPTFE (verstärkte Polytetrafluorethylen). Es bietet eine hervorragende Versiegelung und einen Grad an elastischer Kompensation, das für Betriebsbedingungen mit hoher Korrosivität, aber mäßiger Verschleiß und mittelschweren Temperaturen geeignet ist.

Metallsitz:Weniger häufiger, typischerweise in extrem hohen Temperaturanwendungen oder für besondere Anforderungen verwendet.

Ventilstamm:Die Komponente, die den Stellantrieb (Griff, Wurmgetriebe, pneumatischer Kopf, elektrischer Kopf) mit dem Ball verbindet. Es besteht typischerweise aus hochfestem Edelstahl (wie 17-4PH, 316SS) oder Legierungsstahl und kann oberflächenhärmt sein. Die Verbindung zwischen Stiel und Ball erfordert ein spezielles Design, um das Lockern und Leckagen (wie z. B. die Prävention von Bloodout) zu verhindern.

Verpackung/Siegel:Wenn der Stiel durch die Motorhaube führt, werden Packungen (wie Graphitringe, PTFE-V-Ringe, Federbelastungspackungen) oder O-Ringe verwendet, um zu verhindern, dass Medien entlang des Stammes entkommen.

Aktuator:Ein Handbuch (Griff, Wurmgetriebe), pneumatisches, elektrisches oder hydraulisches Gerät, das den Ventilstiel um 90 Grad um 90 Grad dreht, um das Ventil zu öffnen oder zu schließen.

Vergleichstabelle der Kernunterschiede zwischen Keramikkugelventilen und Edelstahlkugelventilen

Produktvorteile
Reduzieren Sie die Betriebskosten um 70%:Erhaltungsfreier Zyklus ≥ 3 Jahre, Reduzierung der Ausfallzeiten und Wartung.
Leichter um 25%:Leichter als metallversiegelte Kugelventile mit ähnlich großer Größe, was es einfacher macht, in Rohren zu stützen.
Austauschbares Design:Der Flanschabstand entspricht ISO 5752/GB/T 12237, was den direkten Austausch älterer Ventile ermöglicht.

Exportmärkte:Russland, Indonesien, die Türkei, Brasilien, Südafrika, Chile, Vietnam, Südkorea, Deutschland und andere Länder.

Typische Anwendungen
Wärmekraft:Pneumatische Ascheentfernung, Kalksteinschlamm und Desulfurisationsabwasser.
Zement:Pulverisierter Kohletransport, Hochtemperatur-Ofen-Rauchgas und Klinkerstaub.
Chemische Industrie:Phosphorsäure, Schwefelsäure, ätzende Soda und Chloridschläge.
Bergbau:Kupferschwankungen, Eisenerzkonzentrat und stark abrasive Phosphogypsumschlämme.
Schmelzen:Konvertergasschrubben und Aluminiumschmelz roter Schlamm.

Verpackung und Versand
Einzelblasenbeutel und schockdes Schaumstoffboxen, ein Ventil pro Schachtel.
Holzpaletten und Stretchfilm, geeignet für FCL/LCL -Behälter.
Seefrachtetikett: English Shipping Mark und Schwerpunktmarke.
Ausstrahlungsfreie Sperrholzboxen sind erhältlich und entsprechen den ISPM-15-Exportstandards.

FAQ

F1: Ist Keramik zerbrechlich?
A: Der Ballkern besteht aus hartnäckiger Aluminiumoxid und ist isostatisch gepresst, mit einer Auswirkungen von> 4 MPa · M1/2 und kann einem Wasserdruckschock von 1,5 -fachen des PN standhalten.

F2: Kann es mit elektrischen oder pneumatischen Aktuatoren verwendet werden?
A: Es ist standardmäßig mit einer ISO 5211 -Hochplattform ausgestattet und kann direkt elektrische, pneumatische und hydraulische Aktuatoren aufnehmen. Explosionssichere CT4- und IP68-Optionen sind ebenfalls verfügbar.

F3: Was ist die Lieferzeit?
A: Standardgrößen von DN500 bis DN200 sind auf Lager und werden innerhalb von 3 Tagen versendet. Sonderanfertigungen können innerhalb von 2-4 Wochen versendet werden.
