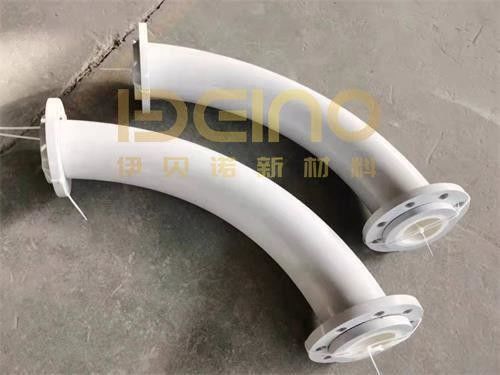

Mit Aluminiumoxid-Keramikhülsen ausgekleidetes Stahlrohr für die abrasive Förderung

PRODUKTBESCHREIBUNG

ELACERA®-Stahlrohre mit Aluminiumoxid-Keramikbuchsenauskleidung kombinieren einen Stahlaußenmantel mit einer durchgehenden Verschleißschicht aus hochreiner Aluminiumoxidkeramik. Sie wurden für pneumatische und mechanische Fördersysteme zur Beförderung von Asche, Kohlenstaub, Zement, Schlacke, Mineralien und anderen abrasiven Materialien entwickelt. Gerade Rohre, Rohrbögen und weitere Rohrabschnitte können individuell an die tatsächlichen Betriebsbedingungen angepasst werden.

Warum verschleißen Förderrohre ungleichmäßig?

Abrasive Partikel verschleißen nicht jeden Abschnitt einer Rohrleitung mit der gleichen Geschwindigkeit. Der Verschleiß konzentriert sich üblicherweise auf Rohrbögen, Reduzierstücke, Rohrverbindungen und andere Stellen, an denen das Material seine Richtung oder Geschwindigkeit ändert.

Sobald es zu einer lokalen Wanddickenreduzierung kommt, können Leckagen auftreten, selbst wenn der Großteil des Rohrs noch voll funktionsfähig ist. Dies führt oft zu wiederholtem Austausch, ungeplanten Stillständen und höheren Wartungskosten.

Wie funktioniert der Aufbau mit Keramikbuchsen?

Das äußere Stahlrohr bietet mechanische Festigkeit und Stabilität bei der Montage. Im Inneren des Rohrs bilden Aluminiumoxid-Keramikbuchsen eine vollumfängliche, verschleißfeste Oberfläche, die den direkten Kontakt abrasiver Materialien mit der Stahlwand verhindert.

Im Gegensatz zu einer herkömmlichen Auskleidung mit Keramikfliesen weist eine einteilige Keramikbuchse keine Längsfugen auf. Die einzelnen Buchsen werden Abschnitt für Abschnitt entlang des Rohrs installiert. Die Fugenausrichtung, der fertige Innendurchmesser und die Übergänge an den Flanschenden müssen präzise kontrolliert werden, um einen gleichmäßigen inneren Strömungsweg zu gewährleisten.

Warum ein mit Keramikbuchsen ausgekleidetes Rohr wählen?

• Vollumfänglicher Schutz gegen Gleitverschleiß
• Keine Keramikfliesen-Längsfugen
• Geringeres Risiko freiliegenden Stahls zwischen Keramikelementen
• Glatte Innenoberfläche für die Pulverförderung
• Stahlaußenmantel sorgt für strukturelle Festigkeit
• Individuelle Anpassung von Rohrdurchmesser, Länge, Auskleidungsdicke und Anschlussart
• Geeignet für gerade Rohre, Rohrbögen und andere maßgeschneiderte Abschnitte

Eine dickere Keramikauskleidung ist nicht immer die beste Lösung. Die richtige Auslegung sollte auf Materialhärte, Partikelgröße, Strömungsgeschwindigkeit, Aufprallwinkel, Betriebstemperatur und Rohrgeometrie abgestimmt sein.

Technische Parameter von Aluminiumoxid-Keramikbuchsen

Konfiguration von mit Keramikbuchsen ausgekleideten Rohren

Typische Anwendungen

Mit Keramikbuchsen ausgekleidete Stahlrohre werden häufig eingesetzt in:

Pneumatischen Aschefördersystemen

Kohlenstaub-Förderrohrleitungen

Zement- und Rohmaterialleitungen

Mineralien- und Tailings-Fördersystemen

Staub- und Schlackenrohrleitungen in Stahlwerken

Sonstigen Förderanlagen für abrasive Pulver

Auswahl basierend auf den Verschleißbedingungen

Für eine präzise Auswahl sollte der Verschleißort analysiert werden, bevor die Keramikdicke festgelegt wird. Rohrbögen, die einem konzentrierten Partikelaufprall ausgesetzt sind, erfordern möglicherweise eine andere Auslegung als gerade Rohre, die hauptsächlich Gleitverschleiß ausgesetzt sind.

Bitte geben Sie das Fördermedium, die Partikelgröße, die Strömungsgeschwindigkeit, die Betriebstemperatur, die Rohrabmessungen, die Verbindungsmethode und die Montagezeichnung an. Anhand dieser Informationen können die Anordnung der Keramikbuchsen und die internen Übergänge passgenau ausgelegt werden.

FAQ

Was ist der Unterschied zwischen einer Keramikbuchse und einer Auskleidung mit Keramikfliesen?

Eine Keramikbuchse bietet einen vollumfänglichen Schutz ohne Längsfugen. Keramikfliesen werden normalerweise für größere Durchmesser oder Rohrabschnitte gewählt, bei denen einteilige Buchsen nicht geeignet sind.

Können Keramikbuchsen in Rohrbögen verwendet werden?

Ja. Keramikbuchsen können passend zu Rohrbogendurchmesser, Biegeradius und Innengeometrie gefertigt und angeordnet werden.

Kann das äußere Stahlrohr individuell angepasst werden?

Ja. Je nach Montage-, Temperatur-, Korrosions- und Strukturanforderungen kann Kohlenstoffstahl oder Edelstahl gewählt werden.

Wie lange hält ein mit Keramikbuchsen ausgekleidetes Rohr?

Die tatsächliche Lebensdauer hängt vom Fördermedium, der Partikelgröße, der Geschwindigkeit, dem Aufprallwinkel, der Temperatur und der Betriebsdauer ab. Diese Bedingungen sollten geprüft werden, bevor eine Schätzung der Lebensdauer abgegeben wird.

Welche Informationen werden für ein Angebot benötigt?

Bitte senden Sie uns die Rohrzeichnung, die Abmessungen, das Fördermedium, die Partikelgröße, die Geschwindigkeit, die Temperatur, den Verbindungsstandard und die benötigte Menge.

Wenn derselbe Rohrleitungsabschnitt wiederholt ausgetauscht werden muss, senden Sie die Betriebsdaten und die Zeichnung an ELACERA®. Unser technisches Team wird den Verschleißmechanismus analysieren und eine geeignete Auslegung der Keramikbuchsenauskleidung empfehlen.
