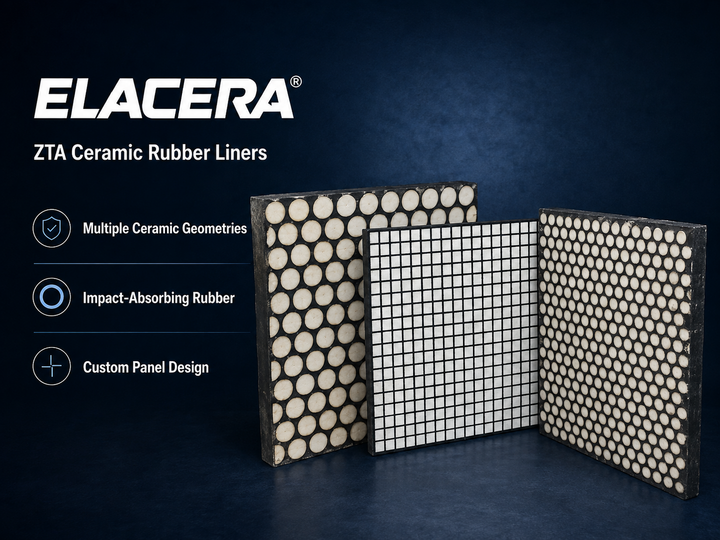

ZTA Keramik-Gummi-Auskleidung für Hochschlag-Rutschen

Beschreibung des Produkts

ZTA-keramische Gummifolien sind für Verschleißbereiche konzipiert, in denen herkömmliche Aluminiumsäure-Keramikfolien durch wiederholte Aufprallschläge, große Partikel oder hohe Materialfallhöhen beschädigt werden können.

Die Auskleidung kombiniert zirkoniumgehärtetes Aluminiumstein mit einer schlagdämpfenden Gummischicht.Diese Struktur bietet sowohl Abriebsbeständigkeit als auch Aufprallschutz für anspruchsvolle Maschinen für den Umgang mit Schüttgut.

Warum benötigen Hochbelastungsbereiche ZTA-Keramik?

Herkömmliche Aluminiumkeramiken bieten eine ausgezeichnete Abwehrfähigkeit gegen Abrieb durch Schieben.Kantensplitterung, oder vorzeitige Verkleidungsschwäche.

ZTA-Keramik enthält Zirkonia in einer Aluminiumoxidmatrix. Der Zirkonia-Härte-Mechanismus hilft, die Bruchfestigkeit zu verbessern und die Keramik für kombinierte Abrieb und Aufprall geeigneter zu machen.

Die unterhalb der Keramik befindliche Gummischicht trägt auch dazu bei, die Aufprallenergie zu absorbieren und die auf die keramische Oberfläche übertragene Belastung zu reduzieren.

Für Anwendungen, in denen Schleppschleifen mit begrenzter Wirkung dominiert wird, können herkömmliche Aluminiumoxid-Liner die wirtschaftlichere Wahl bleiben.ZTA-Keramikauflagen werden empfohlen, wenn Schäden durch Aufprall eine Hauptursache für Versagen der Auskleidung sind.

Verfügbare Linerstrukturen

Zwei-in-ein-Liner aus Keramik + Gummi

ZTA-Keramikfliesen werden in eine Gummi-Hintergrundschicht vulkanisiert.Diese Struktur eignet sich für die Bindung direkt an vorbereitete Stahloberflächen und kann sich an bestimmte geschwungene oder unregelmäßige Ausrüstungsabschnitte anpassen.

Keramik + Gummi + Stahl 3 in 1 Liner

ZTA-Keramik, Gummi und eine Stahlunterlage werden in eine integrierte Verkleidungsanlage vulkanisiert..

Die endgültige Struktur, die Dicke und die Befestigungsmethode sind anhand der Zeichnung der Ausrüstung und der tatsächlichen Betriebsbedingungen auszuwählen.

Empfohlene Anwendungen

ZTA-Keramikautschuk-Verbundfolien können verwendet werden:

• Bergbau- und Mineralverarbeitungstransferschläuche
• Ablassbereiche für Brechmaschinen und Schwingschirme
• Ausgestoßene Flaschen
• Übertragungspunkte der Fördermaschine
• Fütterungsgebiete mit hohem Materialabfall
• Ausrüstung für die Handhabung von Kohle, Erz und Aggregat
• Andere Bereiche, die kombinierten Abrieb und wiederholtem Aufprall ausgesetzt sind

Typische technische Daten

Die obigen Werte sind typische Produktdaten; die endgültigen technischen Anforderungen sind nach den genehmigten Spezifikationen und Betriebsbedingungen zu bestätigen.

Verfügbare Größen und Bauweise

Wie man den richtigen Liner auswählt

Bei der Auswahl der geeignetsten Verkleidung ist nicht nur die Keramikstärke zu berücksichtigen, sondern auch der gesamte Verschleißmechanismus.

Bitte geben Sie vor der Auswahl folgende Angaben an:

• Handhabtes Material und Partikelgröße

• Materialfallhöhe und Aufprallrichtung

• Materialdurchfluss oder Transportgeschwindigkeit

• Betriebstemperatur

• Bestehende Linienfahrzeug und tatsächlicher Betriebszustand

• Zeichnungs- und Montagefläche der Ausrüstung

• Primärer Ausfallmodus: Abrieb, Aufprall oder Keramikabtrennung

Auf der Grundlage dieser Informationen kann Elacera die Keramikgröße, die Gummidicke, die Stahlunterlage und die Befestigungsmethode empfehlen.

Häufig gestellte Fragen

Was ist der Unterschied zwischen ZTA und herkömmlichen Aluminium-Keramikfolien?

Standard-Aluminiumkeramiken eignen sich im Allgemeinen für Schieben Abrieb. ZTA Keramiken bieten eine höhere Bruchfestigkeit und werden bevorzugt, wenn Abrieb mit wiederholten Auswirkungen kombiniert wird.

Warum wird Gummi unter die ZTA-Keramik hinzugefügt?

Die Gummischicht trägt den Aufprall ab, absorbiert Vibrationen und verringert die konzentrierte Belastung der Keramikfliesen.

Wann sollte man sich für eine Drei-in-Eins-Bindung entscheiden?

Ein Keramik-Gummi-Stahl-Liner eignet sich, wenn eine mechanische Befestigung, eine modulare Installation oder ein einfacherer Austausch erforderlich ist.

Können die Größen der Platten und Keramik angepasst werden?

Die Abmessungen der Platten, die keramische Geometrie, die Gummi- und Stahldicke und die Befestigungsform können nach der genehmigten Zeichnung hergestellt werden.

Kann der Liner bei 1.700°C arbeiten?

Die zulässige Betriebstemperatur einer Verbundfolie ist durch ihre Gummi-, Klebstoff- und Montagestruktur begrenzt.Die tatsächliche Temperatur muss vor der Produktion bestätigt werden..

Welche Informationen sind für ein Angebot erforderlich?

Bitte geben Sie die Zeichnung der Ausrüstung, die Abmessungen der Auskleidung, die erforderliche Menge, das behandelte Material, die Partikelgröße, die Fallhöhe, die Betriebstemperatur und das aktuelle Verschleißproblem an.

Unterstützung des Verschleißschutzes

Eine Keramik mit hoher Härte ist nicht automatisch die beste Lösung für jeden Verschleißbereich. Die richtige Auskleidung muss der tatsächlichen Kombination von Abrieb, Aufprall und Montagebedingungen entsprechen.

Elacera wird Ihnen dabei helfen zu beurteilen, ob ein herkömmliches Aluminium- oder ein ZTA-Keramikgummi-Liner für Ihre Anwendung geeigneter ist.
