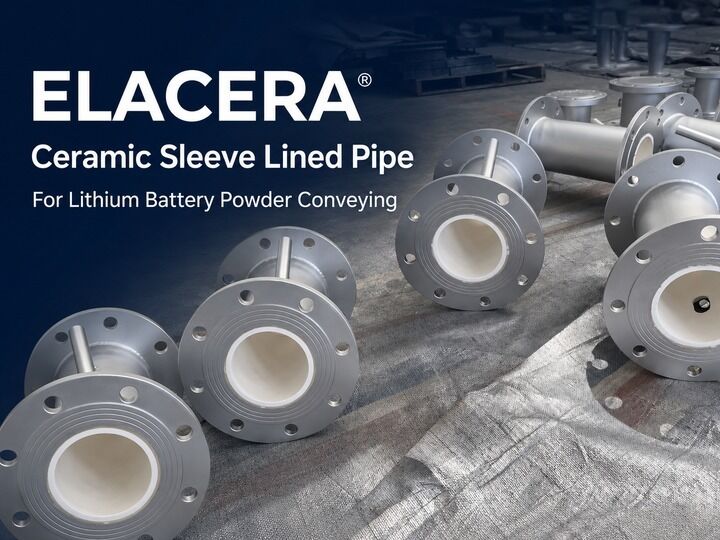

Edelstahl-Keramik-Hülsen-ausgekleideter Rohr für Lithiumbatterie-Pulverförderung

- Ich weiß.Beschreibung des Produkts

In einer Lithiumbatterienpulverfördernden Leitung stellt sich die praktische Frage nicht einfach, ob Keramik härter ist als Edelstahl.Die eigentliche Frage ist, ob die gesamte Pulverkontaktoberfläche, Flanschübergänge und Veränderungen der Bohrungen geschützt und richtig ausgerichtet bleiben.

Dieses keramisch gehüllte, ausgekleidete Rohr für den Lithium-Batterie-Pulvertransport verwendet integrierte 95%-Aluminiumsäure-Keramikringe in einem Außenrohr aus SUS304 oder SUS316L-Edelstahl.Jeder Ring schützt den gesamten Umfang vor Verschleiß, während die Flankenenden den Rohrbereich mit dem vorhandenen Fördersystem verbinden lassen.

Die Keramikqualität und alle mit Pulver in Berührung kommenden Materialien sollten nach dem transportierten Pulver und den Anforderungen des Kunden bestätigt werden.

Produktparameter

Die vorstehenden Spezifikationen sind allgemeine Referenzen.

WARUM kann das Abnutzen von Pfeifen zu einem Problem für die Qualität des Materials werden?

Feine Kathoden- oder Anodematerialpulver können während des Transportes kontinuierlich gegen die Rohrwand gleiten und mit ihr kollidieren.und lokale Turbulenzen können den Verschleiß in einem relativ kleinen Bereich konzentrieren.

Wenn die innere Metalloberfläche freigelegt wird, kann das Ergebnis mehr sein als ein abgenutztes Rohr.Der direkte Kontakt zwischen dem Pulver und der Metalloberfläche kann auch das Risiko einer unerwünschten Metallkontamination erhöhen.

Eine Verschleißschutzkonstruktion für den Lithiumbatteriepulvertransport sollte daher zwei Fragen beantworten:

• Wo wird das Material zuerst das Rohr angreifen?
• Kann die innere keramische Oberfläche bei Verbindungen und Verbindungen kontinuierlich bleiben?

Die erforderliche Kontaminationskontrolle variiert je nach Verfahren.und andere Pulverkontaktmaterialien sollten daher anhand der tatsächlichen Materialspezifikation des Kunden überprüft werden.

Woher beginnt die übliche Kleidung?

Ein gerader Rohr kann weniger kritisch erscheinen als ein Ellbogen, aber es kann sich immer noch ein lokaler Verschleiß entwickeln:

• Flanschendurchgänge
• mit einer Breite von mehr als 20 mm
• Plötzliche Veränderungen des Innendurchmessers
• mit einer Breite von mehr als 20 mm
• Rohreinlässe, in denen Pulver in einem Winkel eintritt
• Positionen, in denen lokale Turbulenzen den normalen Fluss stören

Wenn ein Keramikring nicht mit dem nächsten ausgerichtet ist, kann er sich nicht bewegen.Das Gelenk kann den Pulverfluss stören und den Schleifen um die freiliegende Kante konzentrieren..

Aus diesem Grund können die Bohrverteilung und die Endübergänge genauso wichtig sein wie die Härte und Dicke der Keramik.

Warum integrierte Keramikringe verwenden?

Jede Keramikhülle ist als vollständiger Ring geformt und deckt den gesamten Innenumfang des Rohres ab. Mehrere Ringe werden entlang der Rohrlänge zusammengefügt, um einen kontinuierlichen, mit Keramik ausgekleideten Strömungsweg zu schaffen.

Im Vergleich zu einzelnen Keramikfliesen hat die Hülsenstruktur keine Längsverbindungen, die in Richtung des Materialflusses verlaufen.Dies verringert die Anzahl der möglichen freiliegenden Lücken und schafft eine gleichmäßige Innenfläche.

Ein keramisches Rohr mit Hülse ist jedoch nicht vollständig verbindungsfrei, denn zwischen den einzelnen Ringen gibt es noch Verbindungen.Diese Verbindungen müssen fest und richtig ausgerichtet sein, so dass kein erhobener Keramikrand dem eingehenden Material zugewandt ist.

Der Wert des Hülsendesigns ist daher nicht einfach “mehr keramisch.“ Er kommt von der Kontrolle der Anzahl, Richtung und Ausrichtung der Gelenke.

Welche Auskleidung passt zum Rohr?

Keramikhülsen sind nicht automatisch die beste Lösung für alle Rohre.Schwere Schläge oder ungewöhnliche innere Formen können Keramikfliesen oder eine separat konstruierte Auskleidungsstruktur erfordern.

Fünf Designdetails, die wichtig sind

Fertiggestellter Innendurchmesser

Die Keramikdicke verringert die verfügbare Rohrbohrung. Eine dickere Auskleidung ohne Prüfung des fertigen Innendurchmessers kann die Fördergeschwindigkeit und das Durchflussverhalten verändern.Die erforderliche Fertigbohrung sollte vor der Fertigstellung der Keramikringmaße bestätigt werden.

Keramische Ring-Ausrichtung

Die angrenzenden Ringe sollten konzentrisch bleiben und einen konsistenten inneren Durchgang bilden.

Flanschendurchgang

Die keramische Auskleidung sollte an beiden Rohrenden sauber enden. Eine freiliegende Metallkante, eine ungeschützte Lücke oder ein plötzlicher innerer Schritt in der Nähe des Flansches können zu einem frühen Verschleißpunkt werden.Wenn eine strikte Verringerung des Metallkontakts erforderlich ist, sollte die gesamte Flanschoberfläche und ihre Verbindung zum nächsten Rohrbereich überprüft werden.

Verpfändungs- und Betriebsbedingungen

Das Bindesystem muss entsprechend der tatsächlichen Temperatur, Vibration und Betriebsumgebung ausgewählt werden..

Rohr- und Flanschentwurf

Die Edelstahlqualität, die Rohrwandstärke, der Flanschstandard und die Druckklasse müssen den Rohrleitungszeichnungen und Systemanforderungen entsprechen.Es sollte jedoch nicht verwendet werden, um eine ungeeignete Stahlrohr- oder Flanschkonstruktion auszugleichen..

SUS304 oder SUS316L?

Sowohl SUS304 als auch SUS316L Edelstahl-Außenrohre sind erhältlich.

Die endgültige Wahl sollte auf der Grundlage der Prozessumgebung, der Kundenspezifikationen und der Pipeline-Konstruktion erfolgen.aber es ist nicht automatisch notwendig für jede Lithium-Batterie Pulverlinie.

Die auf der bestätigten Zeichnung angegebene Edelstahlqualität sollte immer Vorrang haben.

Was sollte vor dem Zitieren überprüft werden?

Vor der Auswahl der Keramikdicke oder der Vorbereitung eines Angebots ist es sinnvoll, zu bestätigen:

• Spezifikation des transportierten Pulvers und des Materials
• Partikelgröße und Transportgeschwindigkeit
• Betriebstemperatur und -druck
• Bestehende Verschleißposition und Ausfallmuster
• Erforderlicher innerer Durchmesser
• Flanschübergänge und Veränderungen der Bohrung
• Erforderliche Edelstahlqualität
• Flanschstandard und Druckklasse
• Vibrationen, Aufprall oder häufige Demontage
• Anforderungen an Metallkontamination und Pulverkontaktmaterialien

Diese Einzelheiten helfen zu bestimmen, ob eine integrierte Keramikhülle geeignet ist und wo die Rohrgestaltung zusätzliche Aufmerksamkeit erfordert.

Herstellung und Inspektion

Vor der Montage werden das Edelstahlrohr, die Flanschdimensionen und die Keramikringe mit der bestätigten Zeichnung verglichen.

Bei der Keramikinstallation wird darauf geachtet:

• Aufbau und Ausrichtung von Keramikringen
• Gelenkprobleme
• Fertiggestellter Innendurchmesser
• Konsistenz der Innenfläche
• Keramische Endung an beiden Rohrenden

Die Endkontrolle umfasst:

• Zustand der Keramik-ausgekleideten Bohrung
• Rohr- und Flanschdimensionen
• Ausrichtung der Flansche
• Aussehen der Schweißung
• Ausrichtung der Keramikgelenke
• Gesamtkonformität mit der Zeichnung

Zusätzliche Inspektionsunterlagen können gemäß den vereinbarten Projektanforderungen erstellt werden.

Verpackung und Lieferung

Fertiggefertigte Keramikrohrhülsen sind individuell geschützt und auf Stahlregalen befestigt oder in geeignete verstärkte Ausfuhrkästen verpackt.

Flanschflächen und Rohrenden sind geschützt, um das Risiko von Aufprall, Feuchtigkeit und Eintritt von Fremdstoffen während der Handhabung und des Transports zu verringern.Lange oder schwere Rohrprofile werden je nach Größe und Gewicht befestigt.

Verpackungsmarken, Produktetiketten und Ausfuhrdokumente können entsprechend den Anforderungen des Projekts und des Bestimmungsortes erstellt werden.

Häufig gestellte Fragen

F1: Verhindert eine Keramikhülle den Kontakt mit Metall?

A: Nicht automatisch, Keramikringe schützen die Rohrleitung, aber Flansch-Schnittstellen, Übergänge, Verbindungen,und andere Pulverkontaktmaterialien müssen ebenfalls überprüft werden, wenn eine strikte Reduzierung des Metallkontakts erforderlich ist.

F2: Ist dickere Keramik immer besser?

A: Nein. Die Keramikdicke sollte den Verschleißbedingungen und dem erforderlichen Enddurchmesser entsprechen.Während eine unzureichende Dicke möglicherweise nicht die erwartete Verschleißfreiheit bietet.

F3: Ist eine Keramikhülle besser als Keramikfliesen?

A: Es hängt von der Geometrie der Rohre und den Betriebsbedingungen ab. Keramikhülsen bieten einen vollen Umfangschutz mit weniger Längsschnittstellen.Keramikfliesen sind für große Durchmesser und komplizierte Formen oft flexibler.

F4: Können sowohl SUS304 als auch SUS316L geliefert werden?

A: Ja, die endgültige Edelstahlqualität wird nach der Zeichnung des Kunden, der Prozessumgebung und den technischen Anforderungen ausgewählt.

F5: Ist 95% Aluminiumoxid für jedes Lithiumbatteriepulver geeignet?

A: Nicht unbedingt. Es wird üblicherweise für den industriellen Verschleißschutz verwendet,Die Keramikqualität und alle mit Pulver in Berührung kommenden Materialien sollten jedoch anhand der Kontaminationsgrenzwerte und der Prozessanforderungen des Kunden bestätigt werden.

F6: Können Keramikhüllen in Ellenbogen und T-Shirts verwendet werden?

A: Sie können verwendet werden, wenn geeignete keramische Formen hergestellt und installiert werden können.Diese Produktseite beschreibt hauptsächlich flängeförmige gerade Rohrschnitte.

F7: Welche Informationen sind für die technische Bewertung erforderlich?

A: Bitte geben Sie die Rohrzeichnung, Menge, transportiertes Pulver, Partikelgröße, Transportgeschwindigkeit, Temperatur, Druck, Edelstahlqualität, erforderliche Keramikdicke, fertigen Innen Durchmesser an.und Flanschstandard.

Über Elacera

Elacera ist die Verschleißschutzmarke der Hunan Yibeinuo New Material Co., Ltd. Wir konzentrieren uns auf Aluminiumsäure-Keramikverkleidungen und kundenspezifische Verschleißschutzlösungen für industrielle Fördergeräte.

Wir wählen eine Keramikverkleidung nicht nur nach dem Produktnamen oder der Keramikdicke aus.Senden Sie uns die Rohrzeichnung, die Betriebsbedingungen und Informationen über den bestehenden Verschleißpunkt.Unser Team wird den Verschleißmechanismus überprüfen., interne Übergänge, fertige Bohrung und Keramikringe vor der Empfehlung einer geeigneten Struktur.
