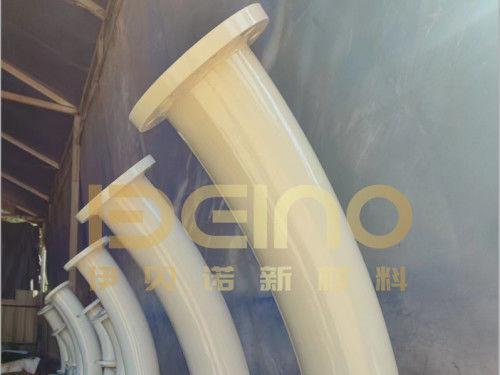

Industriealuminium-Keramikrohr Verschleißbeständiges Keramikrohr

Ein industrielles Aluminium-Keramikrohr ist so konzipiert, dass es Stahlrohrleitungen vor Abrieb durch Asche, Kohlenpulver, Klinkerstaub, Mineralkonzentrat, Schlauch und andere abrasive Materialien schützt.

Dieses verschleißbeständige Keramikrohr kombiniert eine gefertigte Stahlhülle mit eng zusammengefügten Aluminiumkeramikfliesen.Während die keramische Auskleidung die innere Oberfläche vor Schiebeabnutzung und lokalisierten Partikelanschlägen schützt.

Die endgültigen Abmessungen, Materialien und Beschichtungsdetails unterliegen den bestätigten Zeichnungen und Betriebsbedingungen.

Warum verbrauchen sich gebogene Rohre schneller?

Wenn Partikel in den gekrümmten Abschnitt gelangen, kann die Trägheit sie in Richtung des äußeren Radius des Rohres treiben.Dies konzentriert Aufprall und Abrieb in einem kleineren Bereich.

Die am stärksten gefährdeten Positionen sind häufig:

Der äußere Bogen der Biegung

Der Biegeingang, an dem das Material zuerst seine Richtung ändert

Der Übergang zwischen geraden und gebogenen Abschnitten

Flächen mit plötzlichen Veränderungen des Innendurchmessers

Keramische Kanten, die dem eingehenden Material zugewandt sind

Flanschenden mit offenem Stahl oder ungleichmäßigen inneren Übergängen

Ein Rohr kann daher auch dann ausfallen, wenn ein Großteil seiner Keramikbeschichtung intakt bleibt.Die Konstruktion sollte die tatsächliche Verschleißzone schützen, anstatt die Keramikdicke nur aus dem Nenndurchmesser zu wählen.

Bei schweren Richtungseinschlägen kann an der Außenlehne eine dickere Keramik oder eine verstärkte Auskleidung in Betracht gezogen werden, wobei der erforderliche fertige Innendurchmesser beibehalten wird.

Keramikfliesen sind Teil des Verschleißes

Die Leistungsfähigkeit eines Keramikfliesenrohrs hängt nicht nur von der Keramikhärte ab.

Fliesengröße und Rohrkrümmung

Keramische Fliesen sollten dem Innendurchmesser und der Krümmung des Rohres entsprechen. Zu große Fliesen folgen möglicherweise nicht genau der Bohrung, während zu kleine Fliesen mehr Verbindungen erzeugen.

Ziel ist es, eine gleichbleibende Auskleideberfläche mit kontrollierten Lücken und einem stabilen Kontakt zwischen der Keramik und der vorbereiteten Stahlhülle zu erzielen.

Gemeinsame Vereinbarung

Wenn dies praktisch ist, werden Keramikverbindungen so gestaffelt, daß durchgängige Verbindungslinien nicht zu direkten Verschleißwegen werden.Die Ausrichtung der Fliesen sollte auch im Vergleich zur Materialflussrichtung überprüft werden..

Erhöhte Kanten, offene Lücken und schlecht ausgerichtete Gelenke können den Fluss stören und einzelne Fliesen einem konzentrierten Aufprall aussetzen.

Übergang durch das Rohr

Die keramische Auskleidung sollte an Flanschen und geschweißten Verbindungen sauber enden. Eine freiliegende Stahlkante oder eine plötzliche Veränderung der Bohrung kann der erste Verschleißpunkt sein.

Der Anschluss an den nächsten Rohrbereich sollte daher als Teil der Auskleidungskonstruktion, insbesondere bei pneumatischen Fördersystemen, betrachtet werden.

Heißgebeugtes Rohr oder gefertigtes Beugen?

Die Stahlhülle kann als integriert gebildete Biegung oder als gefertigte segmentierte Biegung hergestellt werden.und Produktionsmöglichkeiten.

Eine integrierte Biegung ist nicht automatisch verschleißbeständiger in jeder Anwendung. Die Betriebsdauer hängt auch von der Einschlagrichtung der Partikel, der Keramikdicke, der Ausrichtung der Fliesen, der Bindungssicherheitund Schutz des Außenbogens.

Was die Keramikverkleidung kann und was nicht

Die Keramik aus Aluminiumoxid bietet eine harte Arbeitsfläche, die den direkten Abbau des Stahlrohrs reduzieren kann.Der innere Durchgang kann auch relativ gleichbleiben.

Die keramische Auskleidung darf jedoch nicht getrennt von der kompletten Rohrbaugruppe bewertet werden:

• Die Betriebstemperaturgrenze hängt nicht nur von der Keramik ab, sondern auch vom Bindungs- oder Befestigungssystem ab.
• Die chemische Verträglichkeit muss die Keramik, das Verbundmaterial, das Bindesystem und den freiliegenden Stahl umfassen.
• Die keramische Auskleidung kompensiert keine ungeeignete Rohrwandstärke, Flanschstandard oder Druckkonstruktion.
• Die Lebensdauer der Keramik kann nicht allein anhand der Härte vorhergesagt werden.
• Behauptungen wie ein festes Vielfaches der Lebensdauer von Stahlrohren sind ohne Informationen über Material, Geschwindigkeit, Aufprallwinkel und vorheriges Verschleißmuster unzuverlässig.
•


Typische Beförderungsarbeiten

für die Verwendung von Rohren, die mit Keramikfliesen aus Aluminium versehen sind:

• Beförderung von Fliegenasche, Grundasche und pulverisierter Kohle
• Zementrohme, Klinkerstaub und fertige Zementbearbeitung
• Mineralkonzentrate, Schlauch und Bergbau-Rückfüllleitungen
• Kohlenschleim- und Kohlerzeugungssysteme
• Transport von Kalk, Gips und kompatiblem Schlamm
• Siliziumpulver und andere abrasive Mineralstoffe
• Systeme zur Beförderung von Staub und Schüttgut aus Stahlwerken

Trockene pneumatische Beförderungen, Schwerkraftströme und Schlammtransport erzeugen unterschiedliche Verschleißmechanismen.Die Beschichtungsstruktur sollte daher eher nach dem eigentlichen Verfahren als nach der Branchenbezeichnung allein ausgewählt werden..

Wie das Rohr vorbereitet und geprüft wird

Vor Beginn der Auskleidung werden die Rohrdimensionen, die Biegegeometrie, die Ausrichtung der Flansche und der Zustand der inneren Oberfläche anhand der bestätigten Zeichnung überprüft.

Der Installationsprozess konzentriert sich auf:

Vorbereitung der Oberflächen aus Stahl

Anpassung und Montagesequenz von Keramikfliesen

Ausrichtung der Fliesen um den Rohrumfang

Gelenkbreite und Stufenordnung

Außenbogenschutz in geschwungenen Abschnitten

Fertiggestellter Innendurchmesser

Keramische Endung an beiden Enden

Die letzte Prüfung umfasst den Zustand der inneren Auskleidung, die Abmessungen von Rohr und Flansche, das Aussehen des Schweißes, die Ausrichtung des Flansches und die Übereinstimmung mit der genehmigten Zeichnung.

Verpackung von geschwungenen und flängeförmigen Rohrschnitten

Die fertiggestellten Rohre werden in verstärkten Holzgehäusen oder an geeigneten Stahlrahmen nach Größe und Gewicht befestigt.

Die Flanschflächen, die mit Keramik ausgekleideten Öffnungen und die Rohrenden sind vor Aufprall, Feuchtigkeit und Eintritt von Fremdstoffen geschützt.Lange oder gekrümmte Abschnitte werden in geeigneten Positionen gestützt, um die Bewegung während der Handhabung und des Transports zu reduzieren.

Beginnen Sie mit der Verschleißkarte, nicht nur mit dem Rohrdurchmesser

Für eine genaue Auskleidungsempfehlung geben Sie bitte an:

• Zeichnung der Pipeline und Menge
• Material, das transportiert wird
• Partikelgröße oder Schlammkonzentration
• Beförderungsgeschwindigkeit oder Durchflussrate
• Betriebstemperatur und -druck
• Vorhandenes Rohrmaterial und Wanddicke
• Aktuelle Verschleißposition und Betriebshistorie
• Erforderlicher innerer Durchmesser
• Anschluss- und Flanschstandard
• Fotografien der abgenutzten Rohre vor Ort, falls vorhanden

Ein Foto, das zeigt, wo das vorherige Rohr versagt hat, kann häufig nützlichere Informationen liefern als eine allgemeine Anfrage nach "dickerer Keramik".

Fragen der Käufer

Ist das ein Aluminium-Keramikrohr?

Nein, es handelt sich um ein Verbundrohr, das aus einer Stahlhülle, einer Isolationsschicht und Aluminiumkeramikfliesen besteht. Der Stahl bietet eine strukturelle Unterstützung, während die Keramik die innere Verschleißoberfläche schützt.

Können Keramikfliesen sowohl in geraden als auch in biegen Rohren eingebaut werden?

Ja, die Abmessungen und die Anordnung der Fliesen sind entsprechend dem Rohrdurchmesser und der Krümmung angepasst.

Sollte die gleiche Keramikdicke über eine ganze Kurve verwendet werden?

Eine gleichmäßige Auskleidung kann bei moderatem Verschleiß verwendet werden, während ein schwerer Richtungsschlag zusätzlichen Schutz am äußeren Bogen erfordern kann.

Ist dieses Rohr geeignet für den Hochtemperaturtransport?

Es kann sein, aber die Temperaturgrenze muss auf der kompletten Installationsstruktur beruhen.während das Bindungs- oder Befestigungssystem eine andere Betriebsgrenze haben kann.

Ist das Rohr gegen Säuren, Alkalien und Schlamm beständig?

Aluminiumkeramik hat in vielen industriellen Umgebungen eine gute chemische Stabilität, aber das komplette Rohr einschließlich des Bindesystems, der Verbindungen und der Stahlhülle muss mit dem tatsächlichen Medium überprüft werden.

Was ist besser: eine integrale Biegung oder eine segmentierte Biegung?

Die Auswahl hängt vom gewünschten Durchmesser, dem Biegeradius, der Dimensionstoleranz, der Herstellbarkeit und der Verschleißrichtung ab.

Was soll für ein Angebot geschickt werden?

Bitte senden Sie die Rohrzeichnung, die Menge, das transportierte Material, die Betriebsbedingungen, die erforderliche Keramikdicke, den fertigen Innendurchmesser und den Anschlussstandard.Fotografien des fehlenden Bereichs enthalten.

Bei der Überprüfung eines bestehenden Verschleißproblems berücksichtigt Elacera® die Strömungsrichtung, die Biegeometrie, die Verschleißposition und die inneren Übergänge, bevor die Keramikfliesenanordnung empfohlen wird.
