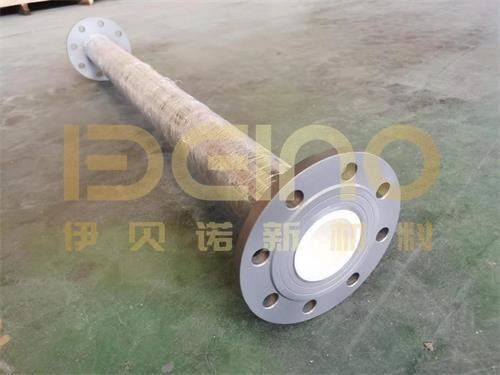

Gerade keramische Verkleidung Kohlenstoffstahl Rohr Hitzebeständigkeit Custom

Produktbeschreibung

Gerade kohlenstoffstahlummantelte Rohre mit Keramikauskleidung sind für pneumatische Förderanlagen für abrasive Pulver und Schüttgüter konzipiert, bei denen gewöhnliche Stahlrohre kontinuierlichem inneren Verschleiß ausgesetzt sind.

Das Rohr besteht aus einer äußeren Hülle aus Kohlenstoffstahl und einer verschleißfesten Aluminiumoxid-Keramikfliesenauskleidung, die auf der Innenfläche angebracht ist. Das Stahlrohr bietet strukturelle Festigkeit, während die Keramikauskleidung die Materialkontaktfläche vor Abrieb und Erosion schützt.

Die Anordnung der Keramikfliesen, der Rohrdurchmesser, die Stahldicke und die Keramikdicke können gemäß der genehmigten Zeichnung und den tatsächlichen Betriebsbedingungen angepasst werden.

Produktstruktur

Ein typisches Rohr mit Keramikauskleidung besteht aus:

• Äußeres Rohr aus Kohlenstoffstahl
• Hochfeste Verbindungsschicht
• 95% Aluminiumoxid-Keramikfliesenauskleidung

Keramikfliesen sind entlang der Innenwand des Stahlrohrs angeordnet, um eine kontinuierliche verschleißfeste Oberfläche zu bilden.

Bei geraden Rohrabschnitten helfen eine ordnungsgemäße Keramikanordnung und eine geeignete Fugenanordnung, einen gleichmäßigen Schutz entlang der Materialflussrichtung zu gewährleisten.

Produktparameter

Warum Keramikfliesen in geraden Rohren verwenden?

Abrasive Materialien, die durch eine Rohrleitung strömen, kommen kontinuierlich mit der Innenwand des Stahlrohrs in Kontakt.

Obwohl gerade Rohrabschnitte im Allgemeinen weniger Stößen ausgesetzt sind als Bögen und Übergänge, können lange Förderstrecken im Laufe der Zeit dennoch erheblichen abrasiven Verschleiß verursachen.

Aluminiumoxid-Keramikfliesen bieten eine harte, verschleißfeste Oberfläche zwischen dem geförderten Material und dem Stahlrohr. Die Dicke der Auskleidung und die Anordnung der Fliesen können je nach Materialeigenschaften, Partikelgröße, Fördergeschwindigkeit und erwartetem Verschleißniveau ausgewählt werden.

Produktmerkmale

Verschleißfeste Aluminiumoxid-Keramikauskleidung
95% Aluminiumoxid-Keramik bietet eine harte Materialkontaktfläche für abrasive Förderanwendungen.

Tragende Struktur aus Kohlenstoffstahl
Das äußere Stahlrohr bietet mechanische Festigkeit und ermöglicht den Anschluss des ausgekleideten Rohrs an bestehende Rohrleitungssysteme.

Kundenspezifische Keramikanordnung
Größe, Dicke und Anordnung der Keramikfliesen können je nach Rohrdurchmesser und Zeichnung ausgewählt werden.

Glatte Förderoberfläche
Ordnungsgemäß installierte Keramikfliesen bilden eine relativ glatte Innenfläche, die für Pulver und Schüttgüter geeignet ist.

Kundenspezifische Anschlüsse
Flansche, geschweißte Enden und andere Anschlussstrukturen können gemäß den Projektanforderungen gefertigt werden.

Anwendungen

Gerade kohlenstoffstahlummantelte Rohre mit Keramikauskleidung werden häufig für die Förderung von abrasiven Materialien in folgenden Bereichen eingesetzt:

• Zementwerke
• Wärmekraftwerke
• Stahlwerke
• Bergbau und Mineralienverarbeitung
• Kohlefördersysteme
• Chemiewerke
• Häfen und Schüttgutterminals

Typische geförderte Materialien sind Zementpulver, Flugasche, Kohlenstaub, Mineralfeinanteile, Asche, Sand und andere abrasive Pulver oder Granulate.

Kundenspezifische Produktion

ELACERA Keramik-ausgekleidete gerade Rohre können nach Kundenspezifikationen gefertigt werden.

Für ein Angebot und eine technische Überprüfung stellen Sie bitte zur Verfügung:

• Äußerer Rohrdurchmesser oder Nenndurchmesser
• Rohrlänge
• Stahlmaterial und -dicke
• Keramikdicke
• Anschlusstyp
• Gefördertes Material
• Partikelgröße
• Betriebstemperatur
• Druck und Fördergeschwindigkeit

Wenn der fertige Innendurchmesser für das System wichtig ist, geben Sie bitte die erforderliche Bohrung auf der Zeichnung an.

Installations- und Temperaturüberlegungen

Die geeignete Auskleidungsstruktur und der Klebstoff sollten entsprechend der tatsächlichen Betriebstemperatur und der Arbeitsumgebung ausgewählt werden.

Für Anwendungen bei höheren Temperaturen geben Sie bitte die Betriebstemperatur vor der Angebotserstellung an, damit die geeignete Keramikbefestigungsmethode bewertet werden kann.

Dies ist zuverlässiger als die Festlegung einer einzigen festen Temperaturgrenze für alle Keramik-ausgekleideten Rohre.

Verpackung

Keramik-ausgekleidete Rohre werden normalerweise in Holzkisten, Stahlrahmen oder anderen geeigneten Exportverpackungen gemäß den Rohrdimensionen und dem Gewicht verpackt.

Schutzmaterialien werden um Flansche und Kontaktbereiche verwendet, um Kollisionen und Keramikschäden während des Transports zu reduzieren.

FAQ

F1: Welches Keramikmaterial wird normalerweise verwendet?
A1: 95% Aluminiumoxid-Keramik wird häufig für verschleißfeste Rohrleitungen verwendet.

F2: Können die Rohr- und Keramikdicke angepasst werden?
A2: Ja. Rohrdurchmesser, Stahldicke, Keramikdicke, Länge und Anschlüsse können nach Zeichnungen gefertigt werden.

F3: Welche Materialien können gefördert werden?
A3: Typische Materialien sind Zementpulver, Flugasche, Kohlenstaub, Mineralfeinanteile und andere abrasive Schüttgüter.

F4: Ist dieses Rohr für den Hochtemperatureinsatz geeignet?
A4: Die zulässige Betriebstemperatur hängt von der Keramikbefestigungsmethode, dem Klebstoff und der Rohrleitungsstruktur ab. Bitte geben Sie die tatsächliche Arbeitstemperatur für die technische Überprüfung an.

F5: Welche Informationen werden für ein Angebot benötigt?
A5: Eine Zeichnung wird bevorzugt. Bitte geben Sie auch das geförderte Material, die Partikelgröße, die Temperatur, den Druck und die Förderbedingungen an.
