Korrosionsbeständigkeit Verschleißbeständiges Keramikrohr in Zement

Produktbeschreibung

Die Zementproduktion beinhaltet mehrere abrasive Materialien, aber sie erzeugen nicht das gleiche Verschleißmuster. Feines Rohmehl kann kontinuierliche Gleitabrasion verursachen, während Klinkerstaub und grobe Partikel konzentrierteren Verschleiß an Bögen, Reduzierstücken und Verbindungsstellen hervorrufen können.

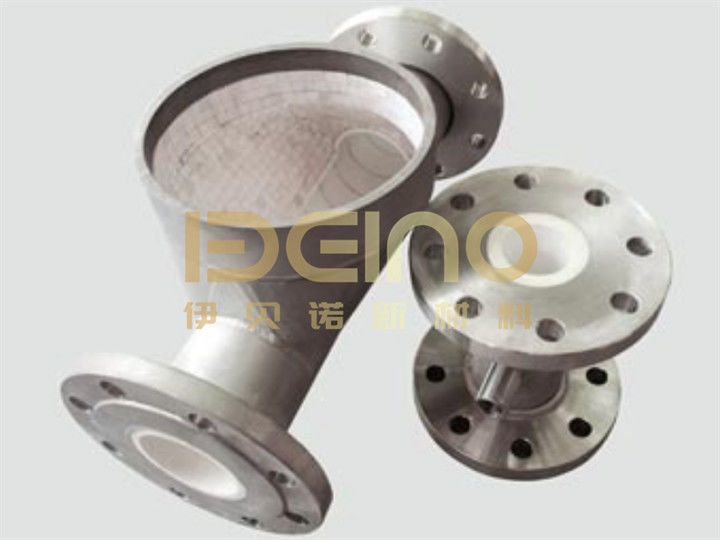

ELACERA Keramik-ausgekleidete Rohre verwenden ein äußeres Stahlrohr mit einer 95%igen Aluminiumoxid-Keramik-Verschleißschicht. Das Rohr kann für spezifische Positionen in Zementwerken gefertigt werden, wobei die Keramikanordnung, -dicke und das Verbindungsdesign entsprechend dem geförderten Material und der Betriebstemperatur ausgewählt werden.

Wo Rohrverschleiß in einem Zementwerk auftritt

Gerade Stahlrohre verschleißen normalerweise allmählich. Richtungswechsel und Übergänge verschlechtern sich oft schneller, da Partikel wiederholt mit demselben Bereich in Kontakt kommen.

Typische Verschleißstellen umfassen:

• Pneumatische Förderleitungen für Rohmehl
• Kohlemühlen-Auslass und Rohkohle-Rohre
• Klinkerstaub-Förderabschnitte
• Zement- und Flugasche-Transferrohre
• Bögen stromabwärts von Ventilatoren oder Gebläsen
• Reduzierstücke und erweiternde Übergänge
• Abzweigrohre und Auslassverbindungen

Das tatsächliche Auskleidungsdesign sollte dem Verschleißmechanismus an jeder Position folgen. Ein gerades Rohr, das feines Pulver handhabt, benötigt möglicherweise nicht die gleiche Keramikdicke wie ein Bogen, der Hochgeschwindigkeits-Klinkerpartikeln ausgesetzt ist.

Produktparameter

Diese Werte beschreiben das Keramikmaterial. Die Betriebsgrenze des fertigen Rohres hängt auch vom Stahlkörper, dem Klebe- oder Befestigungssystem, dem Verbindungsdesign und den tatsächlichen Arbeitsbedingungen ab.

Gestaffelte Keramikanordnung für Pulverförderung

Aluminiumoxid-Keramikfliesen sind entlang der Innenfläche des Stahlrohrs angeordnet. Eine gestaffelte Anordnung hilft, lange durchgehende Fugen in Richtung des Materialflusses zu vermeiden.

An Bögen erhält der äußere Radius normalerweise mehr Partikelkontakt als der innere Radius. Fliesenabmessungen und -anordnung müssen daher der Biegungsgeometrie folgen und so wenige freiliegende Lücken wie praktisch möglich lassen.

Die Auskleidung sollte auch an beiden Rohrenden einen glatten Übergang aufweisen. Eine erhöhte Keramikkante oder eine freiliegende Stahltreppe kann den Pulverfluss stören und einen neuen lokalen Verschleißpunkt erzeugen.

Schweiß-, Flansch- und Klemmverbindungen sind erhältlich. Die gewählte Verbindung muss zur vorhandenen Zementwerksleitung passen und ausreichend Platz für Installation und Wartung bieten.

Verständnis der Korrosionsbeständigkeit

Aluminiumoxid-Keramik hat eine gute chemische Stabilität und ist für den Kontakt mit vielen industriellen Pulvern geeignet. Ihre dichte Oberfläche bietet auch eine Barriere zwischen dem geförderten Material und der inneren Stahlfläche.

Die Keramikauskleidung macht jedoch nicht automatisch jeden Teil des Rohres korrosionsbeständig. Die äußere Stahlhülle, Schweißnähte, Flansche und freiliegenden Rohrenden können immer noch eine geeignete Materialauswahl, Beschichtung oder anderen Schutz erfordern.

Wenn die Rohrleitung sauren Gasen, alkalischen Flüssigkeiten, Waschwasser oder chemischen Zusatzstoffen ausgesetzt ist, müssen die Medienkonzentration und die Betriebstemperatur bestätigt werden, bevor das Stahlmaterial und das Klebesystem ausgewählt werden.

Auswahl des Rohres für die Prozessposition

Bei Rohmehl und Zementpulver ist auf kontinuierliche Gleitabrasion und die Glätte des inneren Strömungspfades zu achten.

Bei Klinkerstaub oder gemischten groben Partikeln können Bögen und Übergänge dickere Keramik oder zusätzlichen Schutz im Hauptverschleißbereich erfordern.

Kohlemühlen- und Ofen-bezogene Rohrleitungen können bei erhöhten Temperaturen betrieben werden. An diesen Positionen muss die Keramikbefestigungsmethode und die zulässige Temperatur des vollständigen Auskleidungssystems überprüft werden, anstatt sich nur auf die Hitzebeständigkeit der Keramik selbst zu verlassen.

Vor der Produktion bestätigen:

• Gefördertes Material und Partikelgröße
• Gerades Rohr, Bogen oder Übergangsposition
• Materialgeschwindigkeit und Fördermethode
• Normale und maximale Betriebstemperatur
• Stahlrohrdurchmesser und Wandstärke
• Erforderlicher fertiger Innendurchmesser
• Verbindungstyp und Flanschstandard
• Hauptverschleißrichtung

Installation und Inspektion

Vor der Installation die Auskleidung auf gerissene Fliesen, lose Stellen und Beschädigungen an den Rohrenden prüfen. Flansche und angrenzende Rohre sollten konzentrisch bleiben, damit das Material nicht auf eine innere Stufe trifft.

Fließrichtungspfeile sind nützlich für Bögen oder Fittings mit einem verstärkten Verschleißbereich. Während geplanter Stillstände sollten der äußere Radius, die Verbindungsenden und die Übergangsabschnitte zuerst überprüft werden, da diese Positionen oft früher Verschleiß zeigen als gerade Abschnitte.

FAQ

Welche Materialien aus Zementwerken können gefördert werden?

Typische Materialien sind Rohmehl, Zementpulver, Klinkerstaub, Flugasche, Kohlepulver, Schlackenpulver und Mineralzusätze. Das endgültige Auskleidungsdesign hängt von Partikelgröße, Geschwindigkeit und Temperatur ab.

Benötigt jedes Zementwerksrohr die gleiche Keramikdicke?

Nein. Gerade Rohre, die feines Pulver handhaben, und Bögen, die konzentrierten Partikelaufprall erfahren, haben unterschiedliche Verschleißbedingungen. Die Keramikdicke sollte entsprechend der Installationsposition ausgewählt werden.

Kann ein vorhandenes Stahlrohr mit Keramik ausgekleidet werden?

In einigen Fällen ja. Das Rohr muss über ausreichend Innenraum, eine geeignete Oberflächenbeschaffenheit und genügend Zugang für die Auskleidungsarbeiten verfügen. Die fertigen Bohrungs- und Verbindungsabmessungen sollten überprüft werden, bevor entschieden wird, ob das vorhandene Rohr neu ausgekleidet oder eine neue Baugruppe hergestellt wird.

ELACERA fertigt keramisch ausgekleidete gerade Rohre, Bögen und Übergänge für Zementwerksfördersysteme gemäß bestätigten Zeichnungen und Betriebsbedingungen.
