Produkt-Details
Herkunftsort: Changsha, Hunan, China
Markenname: Elacera
Modellnummer: Haltbares keramisches Rohr
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: Verhandlungsfähig
Preis: Verhandlungsfähig
Verpackung Informationen: Verpackt in den Holzetuis oder in den Eisengestellen
Lieferzeit: 2545 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 100.000 ㎡-/jahr
Abriebfestigkeit: |
Hoch |
Chemische Beständigkeit: |
Stark |
Farbe: |
Weiß |
Druckfestigkeit: |
Hoch |
Korrosionsbeständigkeit: |
Hoch |
Kosten: |
Vernünftig |
Dichte: |
3,6 g/cm3 |
Installationsmethode: |
Schweißen/Flanze |
Länge: |
Maßgeschneidert |
Material: |
Keramik |
Widerstand: |
Verschleißfest |
Größe: |
Anpassbar |
Abriebfestigkeit: |
Hoch |
Chemische Beständigkeit: |
Stark |
Farbe: |
Weiß |
Druckfestigkeit: |
Hoch |
Korrosionsbeständigkeit: |
Hoch |
Kosten: |
Vernünftig |
Dichte: |
3,6 g/cm3 |
Installationsmethode: |
Schweißen/Flanze |
Länge: |
Maßgeschneidert |
Material: |
Keramik |
Widerstand: |
Verschleißfest |
Größe: |
Anpassbar |
Produktbeschreibung
Der Austausch eines verschlissenen Reduzierstücks in einer bestehenden Anlage bedeutet oft, dass man sich innerhalb fester Abmessungen bewegen muss. Die angrenzenden Rohre, Flansche und Halterungen sind bereits installiert, was nur wenig Spielraum für Änderungen des Abstands oder der Ausrichtung zwischen den beiden Enden lässt.

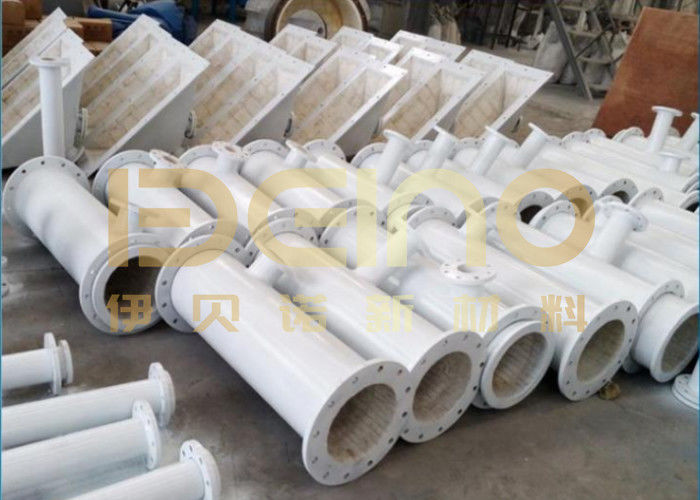

ELACERA Keramik-ausgekleidete Reduzierstücke werden für abrasive Förderleitungen hergestellt, die einen zeichnungsgetreuen Ersatz benötigen. Die Aluminiumoxid-Auskleidung schützt die innere Verschleißfläche, während die fertige Armatur so konfiguriert ist, dass sie dem verfügbaren Installationsraum und den Anschlüssen entspricht.
![]()
![]()
Definieren Sie die Einbaulänge vor der Verjüngung
Zwei Nenndurchmesser definieren ein Ersatz-Reduzierstück nicht vollständig. Komponenten mit den gleichen großen und kleinen Enden können unterschiedliche Gesamtlängen, gerade Endabschnitte und Verbindungsdetails aufweisen.
Geben Sie für ein Reduzierstück mit Flansch die erforderliche Anbaulänge zwischen den Dichtflächen der Flansche an. Dies ist nicht unbedingt die gleiche wie die Länge des konischen Abschnitts. Flanschdicke und gerade Kragen nehmen ebenfalls Installationsraum ein.
Identifizieren Sie für geschweißte Enden die Messreferenzpunkte und die erforderliche Endvorbereitung. Die Zeichnung sollte die vollständige Armaturlänge von der Keramik-ausgekleideten Länge unterscheiden.
Wenn die vorhandene Komponente verschlissen oder verzogen ist, überprüfen Sie ihre Abmessungen anhand der installierten Rohrleitung, anstatt jedes Merkmal des entfernten Teils zu reproduzieren.
Bestätigen Sie die konzentrische oder exzentrische Geometrie
Ein konzentrisches Reduzierstück hält die großen und kleinen Bohrungen auf einer gemeinsamen Mittellinie. Ein exzentrisches Reduzierstück versetzt die beiden Mittellinien.
Dieser Unterschied beeinflusst, wie die Armatur an die bestehende Rohrleitung angeschlossen wird. Ein exzentrischer Ersatz erfordert die Angabe des Versatzmaßes und seiner installierten Ausrichtung, nicht nur zwei Durchmesser und eine Gesamtlänge.
Bei horizontalen Installationen sollte die Zeichnung angeben, welche Oberfläche oder Mittellinie auf der bestehenden Höhe verbleiben muss. Die Ausrichtung der Flanschbolzenlöcher sollte auf dieselbe Installationsposition bezogen sein.
Diese Details sind besonders wichtig, wenn das Reduzierstück an Geräte angeschlossen wird, die nicht bewegt werden können. Eine Armatur kann zwar die Flanschbohrungen übereinstimmen, aber das kleinere Rohr dennoch auf der falschen Höhe platzieren.
Die erforderliche Anordnung sollte daher aus dem Rohrleitungsplan ermittelt werden, wobei Standortmessungen verwendet werden, wenn die Originalzeichnung unvollständig ist.
![]()
![]()
Spezifizieren Sie jede Verbindung separat
Die beiden Enden eines Reduzierstücks haben nicht immer identische Anschlussanforderungen. Erfassen Sie den Flanschstandard, die Nenngröße, die Druckklasse, die Dichtfläche und die Bohrung an jedem Ende.
Das Übereinstimmen der Bolzenlöcher allein bestätigt nicht, dass zwei Dichtflächen kompatibel sind. Die Dichtungsanordnung und die Position der Keramik relativ zur Dichtfläche müssen ebenfalls überprüft werden.
Vereinbaren Sie für Schweißverbindungen die Schweißzugabe und das Verfahren vor der Herstellung der Auskleidung. Ungeplante Feldverschweißungen können die nahe gelegene Auskleidung und das Klebesystem Hitze aussetzen.
Die fertige Innenöffnung sollte mit der tatsächlichen angrenzenden Komponente abgeglichen werden. Dies ist besonders nützlich, wenn das Reduzierstück an ein bereits ausgekleidetes Rohr angeschlossen wird, dessen Bohrung von einem nicht ausgekleideten Rohr gleicher Nenngröße abweicht.
Keines der beiden Enden sollte als generischer Anschluss behandelt werden, nur weil sein Nenndurchmesser bekannt ist.
Referenzeigenschaften von Aluminiumoxidkeramik
|
Artikel |
Referenzwert |
|---|---|
|
Al₂O₃-Gehalt |
≥95% |
|
Rockwell-A-Härte |
≥85 HRA |
|
Biegefestigkeit |
≥330 MPa |
|
Bruchzähigkeit |
≥4,0 MPa·m¹⅟² |
Die endgültigen Materialanforderungen sollten der vereinbarten Spezifikation und den Inspektionsdokumenten folgen. Diese Werte beschreiben das Keramikmaterial; sie definieren nicht den zulässigen Druck oder die Temperatur des vollständigen Reduzierstücks.
Die Keramikdicke und das Befestigungssystem werden nach Prüfung des geförderten Materials und der Betriebsbedingungen ausgewählt. Jede vorgeschlagene Auskleidungsänderung muss auch innerhalb der vereinbarten Endabmessungen liegen.
Inspektion einer Ersatzarmatur
Der Inspektionsplan sollte die Merkmale behandeln, die bestimmen, ob das Reduzierstück in die installierte Leitung passt.
Wichtige Prüfungen umfassen:
Kennzeichnen Sie bei einer exzentrischen Armatur ihre Einbaulage deutlich. Bei mehreren ähnlichen Ersatzteilen identifizieren Sie jede Komponente anhand ihrer Zeichnung oder Einbaulage.
Maßtoleranzen, Inspektionsprotokolle und erforderliche Druckprüfungen sollten vor der Produktion vereinbart werden. Ein Foto des fertigen Reduzierstücks ist nützlich, ersetzt aber nicht die Überprüfung der kritischen Einbaumaße.
FAQ
Ist die Anbaulänge gleich der Konuslänge?
Nein. Die Anbaulänge umfasst den vollständigen Abstand zwischen den Dichtflächen. Gerade Abschnitte, Kragen und Flansche können über den konischen Teil hinausgehen.
Können die gegenüberliegenden Enden unterschiedliche Flanschanforderungen haben?
Unterschiedliche Endanforderungen können anhand der Zeichnung überprüft werden. Jedes Ende muss separat spezifiziert werden, und die Kompatibilität mit der angeschlossenen Ausrüstung muss überprüft werden. Unterschiedliche Flanschklassen verleihen der gesamten Baugruppe nicht automatisch die höhere Nennleistung.
Kann ein exzentrisches Reduzierstück während der Installation gedreht werden?
Seine Drehposition sollte dem genehmigten Rohrleitungsplan folgen. Eine Drehung ändert die Richtung des Versatzes und kann die kleinere Verbindung von der erforderlichen Position weg bewegen, selbst wenn die Bolzenlöcher noch übereinstimmen.
ELACERA fertigt Keramik-ausgekleidete Reduzierstücke nach bestätigten Komponentzeichnungen. Bei einem Ersatz werden die vorhandenen Einbaumaße und Anschlussdetails neben den Verschleißschutzanforderungen überprüft.
