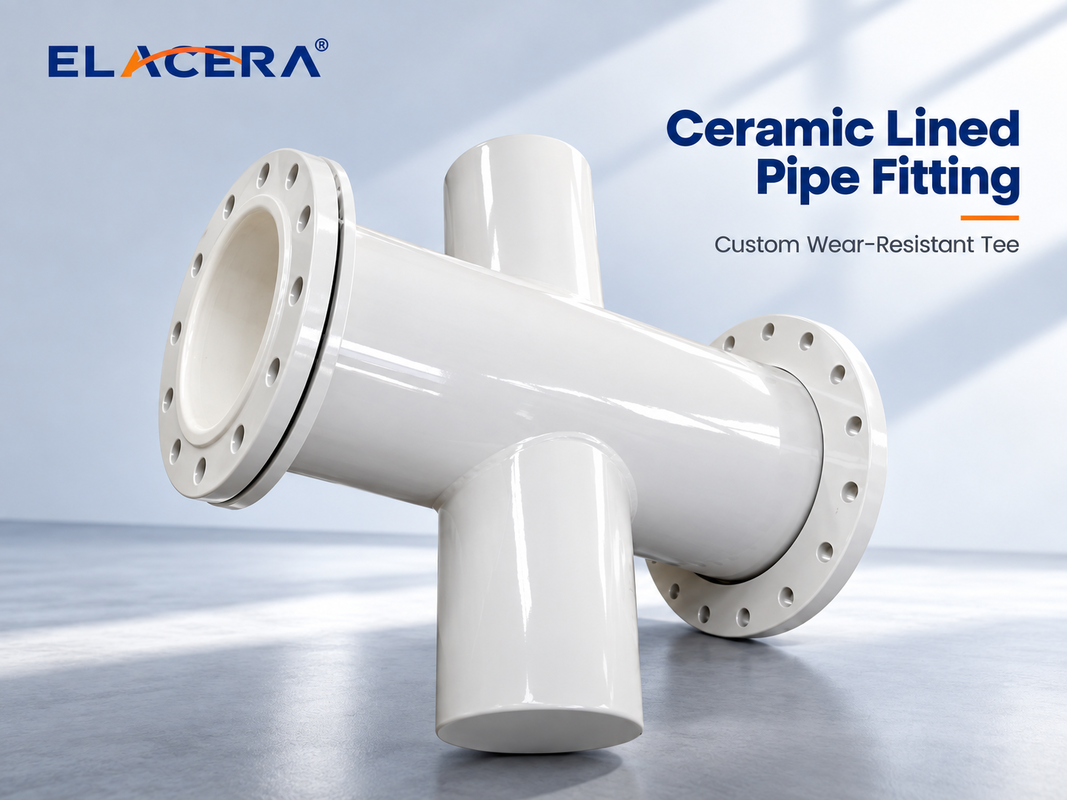

Keramik ausgekleideter T-Stück für den Transport von abrasiven Materialien

Beschreibung des Produkts

ELACERA-keramisch ausgekleidete T-Rohre verwenden verschleißbeständige Aluminium-Keramikfliesen zum Schutz von Zweigverbindungen und Strömungsabteilungsbereichen, die konzentriertem Abrieb und Partikelanschlag ausgesetzt sind.Wir können den Aussteigerwinkel anpassen., Rohrdurchmesser, Keramikdicke, Stahlkonstruktion und Verbindungstyp, um den Entwürfen zu entsprechen.

Ein Tief ist oft einer der schwierigsten zu schützenden Abschnitte in einer Schleifleitung.

Im Gegensatz zu einem geraden Rohr verläuft das Material, das in einen Tee gelangt, nicht auf einem einzigen, einfachen Strömungsweg.Schlag auf die Verbindungswand oder konzentrieren sich auf einer Seite der Einrichtung.Das Ergebnis ist, dass der Verschleiß häufig eher lokalisiert als gleichmäßig verteilt ist.

Aus diesem Grund sollte ein mit Keramikverkleidung versehenes Tee nicht einfach als ein geradees Keramikrohr mit einem zusätzlichen Zweig betrachtet werden.

Die keramische Anordnung muss der tatsächlichen Geometrie der Befestigung entsprechen und einen kontinuierlichen Schutz durch die Verbindung bieten.

Die Kreuzung ist gewöhnlich das Gebiet, das wir zuerst betrachten

Wenn Schleifpulver, Asche, Mineralpartikel oder andere Massenmaterial durch einen Teeschiff gelangen, können der Zweigingang und die Wand gegenüber dem eingehenden Fluss wiederholt von Partikeln betroffen sein.

Das tatsächliche Verschleißmuster hängt von mehreren Faktoren ab, darunter Materialflussrichtung, Transportgeschwindigkeit, Partikelgröße und -härte, Zweigwinkel, Festkörperkonzentration und Rohrdurchmesser.

Aus diesem Grund können zwei Tees mit demselben Nenndurchmesser immer noch unterschiedliche Futterkonstruktionen erfordern.

Bei schweren Verschleißpositionen kann eine dickere Keramik- oder lokal verstärkte Auskleidung in Betracht gezogen werden, anstatt die gleiche Keramikdicke für die gesamte Ausrüstung zu verwenden.

Keramikumgebung um die Tee-Kreuzung

Für ein Keramikfliesen-Tie ist nicht nur das Keramikmaterial selbst das wichtigste, sondern auch die Anordnung der Fliesen um den Zweig und die Verbindung.

Die innere Oberfläche eines Tees ändert sich kontinuierlich, wo das Hauptrohr den Zweig trifft.Die Keramikfliesen müssen daher entsprechend der tatsächlichen inneren Geometrie geschnitten und angeordnet werden, damit die verschleißfeste Oberfläche möglichst kontinuierlich bleibt.

Besonders geformte oder geschnittene Keramikfliesen können um schwierige Übergangsgebiete herum verwendet werden.

Wenn die Partikelwirkung stärker zu erwarten ist, kann die Keramikdicke auch lokal entsprechend den Betriebsbedingungen und dem genehmigten Design angepasst werden.

Dies gibt Keramikfliesenverkleidung einen wichtigen Vorteil für Rohrverbindungen mit großem Durchmesser und für nicht-standardmäßige Rohrverbindungen, da das Layout an komplizierte innere Formen angepasst werden kann.

T-Pipe oder Y-Pipe?

Nicht jedes Fördersystem erfordert eine herkömmliche 90°-Tie.

Wenn es das Verfahren und die Anlage ermöglichen, kann ein Y-förmiger Zweig eine reibungslosere Änderung der Materialrichtung ermöglichen.

Die Geometrie eines Zweigs beeinflusst, wie Partikel die Richtung durch die Anlage ändern, so dass die Verschleißverteilung innerhalb eines 90°-Tie von der eines Y-Rohr kann anders sein.

Dies bedeutet nicht, daß ein Zweigwinkel für jede Anwendung geeignet ist. Rohrgeometrie, Strömungsrichtung, Materialmerkmale und Installationsfläche sollten zusammen betrachtet werden.

ELACERA kann sowohl herkömmliche keramisch ausgekleidete Tees als auch kundenspezifische keramisch ausgekleidete Y-Rohre nach Projektzeichnungen herstellen.

Typische Bauweisen
