Kundenspezifischer, mit Aluminiumoxidkeramik ausgekleideter Winkel für die Schleifmittelförderung

Produktbeschreibung

Keramikausgekleidete Rohrbögen von ELACERA® werden dort eingesetzt, wo abrasive Pulver und Schüttgüter innerhalb eines Fördersystems ihre Richtung ändern. Der Stahlbogen bildet den drucktragenden und strukturellen Grundkörper, während Keramikfliesen aus 92 % Aluminiumoxid die Innenfläche vor Gleitverschleiß und Partikelprall schützen.

Die Auskleidung wird nach der Formung des Stahlbogens eingebracht. Keramikgröße, -dicke und -anordnung werden entsprechend dem Rohrbogendurchmesser, dem Biegeradius und den Betriebsbedingungen ausgewählt.

Produktdetails

Warum Rohrbögen üblicherweise vor geraden Rohren verschleißen

Material bewegt sich durch einen Rohrbogen nicht auf dieselbe Weise wie durch ein gerades Rohr. Bei einer Richtungsänderung der Strömung bewegen sich die Partikel weiter in Richtung des Außenradius. Der Außenbogen erfährt daher mehr Gleitkontakt und direkten Prall als der Innenradius.

Dieser Unterschied tritt bei der Förderung von groben Partikeln, unregelmäßig geformten Materialien oder Gemischen mit instabilen Strömungsverhältnissen noch deutlicher zutage. Ein Rohrbogen mit kleinem Radius kann zudem einem konzentrierteren Verschleiß ausgesetzt sein als ein Bogen mit großem Radius.

Die bloße Verwendung derselben Keramikanordnung über den gesamten Rohrbogen ist möglicherweise nicht die optimalste Lösung. Die Keramikdicke und die Fliesenanordnung im Bereich des Außenradius sollten separat überprüft werden, insbesondere wenn frühere Stahlbögen an derselben Stelle durchgeschliffen wurden.

Keramikanordnung im Bogeninneren

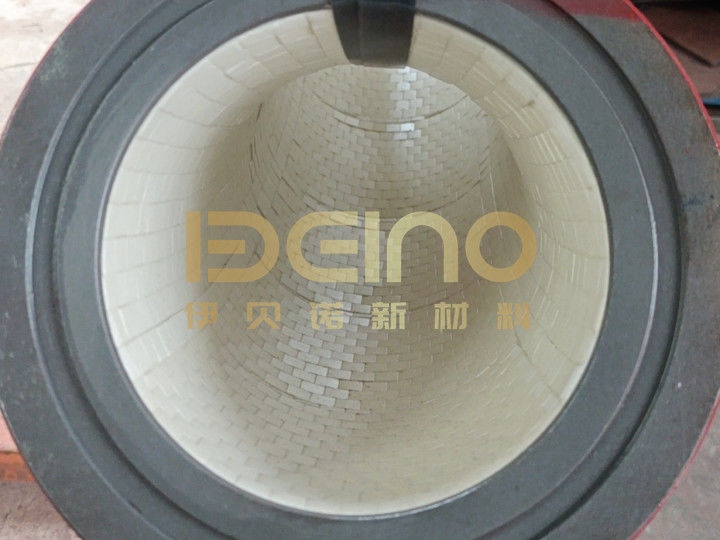

Dieser Rohrbogen verwendet einzelne Aluminiumoxid-Keramikfliesen anstelle einer einteiligen Keramikhülse. Die kleineren Elemente passen sich der gekrümmten Innenfläche an und lassen sich bei unterschiedlichen Rohrbogendurchmessern und Biegeradien präziser anordnen.

Die Fugen sind versetzt angeordnet, damit sich das Material nicht kontinuierlich entlang einer durchgehenden Fuge bewegt. Bei der Auskleidung wird besonderes Augenmerk auf den Außenradius, die beiden Endübergänge und alle Bereiche gelegt, an denen die Stahloberfläche freiliegen könnte.

Eine fliesenausgekleidete Konstruktion ist besonders praktisch für große Durchmesser und Sonderbögen. Für Rohrleitungen mit kleinem Durchmesser kann stattdessen eine einteilige Keramikhülse oder ein segmentierter Keramikring in Betracht gezogen werden. Die Auswahl hängt vom Innendurchmesser, der Bogengeometrie und der Prallbeanspruchung ab.

Typische Parameter für 92 % Aluminiumoxid-Keramik

Dies sind typische Materialwerte. Die endgültige Keramikqualität und die Prüfanforderungen sollten in der Auftragsspezifikation bestätigt werden.

Der Endübergang erfordert sorgfältige Kontrolle

Ein keramikausgekleideter Rohrbogen kann dennoch vorzeitigen lokalen Verschleiß aufweisen, wenn der interne Übergang nicht glatt ist. Wenn die Keramik tiefer liegt als das angrenzende Rohr, kann ein Teil der Stahlwand freiliegen. Liegt sie höher, kann die Keramikkante den Materialstrom wiederholt stören.

Aus diesem Grund sollte der fertige Innendurchmesser nach der Auskleidung überprüft werden. Die Keramik an beiden Enden sollte mit dem angrenzenden Rohr fluchten, und die verbleibende Schweißnahtlänge bzw. der Flanschübergang sollte der Montagezeichnung entsprechen.

Auch der Stahlrohrbogen selbst erfordert eine Maßkontrolle. Bogenwinkel, Mittellinienradius, Tangentenlänge und Flanschausrichtung beeinflussen, ob das Bauteil spannungsfrei in die umgebende Rohrleitung eingebaut werden kann.

Einsatzbereiche dieser Rohrbögen

Keramikausgekleidete Rohrbögen können in Rohrleitungen für folgende Medien installiert werden:

• Kohlenstaub
• Flugasche und Bodenasche
• Kalksteinmehl
• Zement- und Klinkerstaub
• Mineralienkonzentrat
• Sand und abrasive Partikel
• Stahlwerksstaub und Schlackepartikel
• Andere trockene Schüttgüter

Bei der tatsächlichen Auswahl der Auskleidung sollten Partikelgröße, Strömungsgeschwindigkeit, Prallwinkel, Betriebstemperatur sowie Über- oder Unterdruckbetrieb des Systems berücksichtigt werden.

FAQ

Handelt es sich hierbei um einen einteiligen Keramikrohrbogen?

Nein. Bei dem auf dieser Seite gezeigten Produkt handelt es sich um einen Stahlrohrbogen, der mit einzelnen Aluminiumoxid-Keramikfliesen ausgekleidet ist. Einteilige Keramikhülsen werden normalerweise für kleinere oder gleichmäßigere Innendurchmesser in Betracht gezogen.

Warum sind die Keramikfugen versetzt angeordnet?

Versetzte Fugen verhindern, dass das Material einer durchgehenden Fuge durch den Bogen folgt. Sie verringern zudem das Risiko, dass ein direkter Verschleißpfad zur Stahloberfläche entsteht.

Kann am Außenradius eine dickere Keramik verwendet werden?

Ja. Wenn sich der Verschleiß auf den Außenbogen konzentriert, kann in diesem Bereich je nach Zeichnung und Betriebsbedingungen eine dickere Keramik oder eine andere Keramikqualität vorgesehen werden.

Können sowohl geflanschte als auch geschweißte Bögen hergestellt werden?

Ja. Geflanschte, geschweißte und andere spezifizierte Endverbindungen können gefertigt werden. Die Flanschausrichtung und die verbleibende Schweißlänge sollten auf der Zeichnung deutlich gekennzeichnet sein.

Wie wird der fertige Innendurchmesser kontrolliert?

Der Durchmesser des Stahlbogens, die Klebstoffschicht und die Keramikdicke werden gemeinsam berücksichtigt. Die ausgekleidete Bohrung und beide Endübergänge werden vor der Auslieferung geprüft.

Kann ein vorhandener, verschlissener Rohrbogen nachgebaut werden?

Ja. Die Fertigung kann auf Grundlage einer bestätigten Zeichnung oder eines vorhandenen Musters erfolgen. Bogenwinkel, Mittellinienradius, Tangentenlänge, Anschlussmaße und die Stelle des stärksten Verschleißes sollten vor der Herstellung überprüft werden.

Wenn Sie einen Bogen ersetzen, der am Außenradius wiederholt durchverschleißt, senden Sie ELACERA® ein Foto des verschlissenen Abschnitts zusammen mit der Originalzeichnung. Dies erleichtert die Entscheidung, ob die Keramikdicke oder die Auskleidungsanordnung angepasst werden muss.

​
