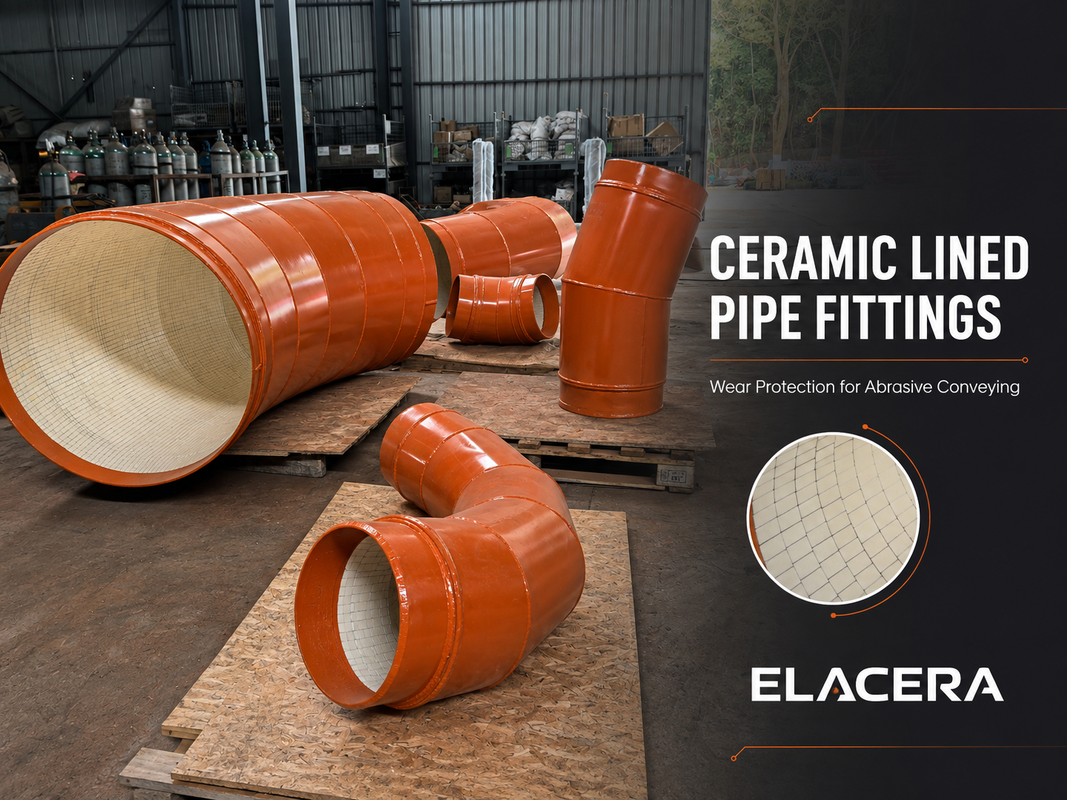

Großformatiges Keramik-ausgekleidetes Rohrübergangsstück für den Transport von abrasivem Pulver

Kurzbeschreibung des Produkts:
Großformatige, keramikbeschichtete Rohrübergänge schützen konische Abschnitte, in denen sich abrasive Partikel beim Wechsel des Rohrdurchmessers konzentrieren können. Einlass- und Auslassdurchmesser, Übergangsprofil, Keramikdicke und Anschlüsse werden gemäß der genehmigten Zeichnung angepasst.

Großformatiger, keramikbeschichteter Rohrübergang für den Transport von abrasivem Pulver

Ein keramikbeschichteter Rohrübergang ist ein Stahlübergang, der innen mit verschleißfesten Aluminiumoxid-Keramikfliesen geschützt ist. Er wird in Systemen zum Transport von abrasivem Pulver eingesetzt, bei denen ein Wechsel des Rohrdurchmessers zu konzentriertem Verschleiß auf der konischen Oberfläche führen kann. Einlass- und Auslassdurchmesser, Übergangslänge, Keramikdicke und Anschlussdetails können gemäß der Rohrleitungszeichnung angepasst werden.

Produktübersicht

Ein Rohrübergang ist nicht einfach ein gerades Rohr mit zwei verschiedenen Durchmessern. Wenn Material durch einen Reduzierer oder Vergrößerer fließt, ändern sich seine Geschwindigkeit und Verteilung.

Partikel können sich zu einer Seite des Konus bewegen und so lokalisierten Gleitverschleiß oder Stoß verursachen. Verschleiß kann sich auch in der Nähe des Einlasses, Auslasses oder des Anschlusses an das angrenzende Rohr konzentrieren.

Das Auskleidungsdesign muss daher dem tatsächlichen Strömungspfad und der sich ändernden inneren Geometrie folgen – nicht nur dem nominalen Rohrdurchmesser.

Hauptmerkmale

• Aluminiumoxid-Keramikfliesenauskleidung folgt der konischen Innenfläche
• Geeignet für großformatige und nicht standardmäßige Übergangsprofile
• Kundenspezifische Einlass-, Auslass-, Längen- und Anschlussabmessungen
• Glatte Auskleidungsbegrenzung reduziert freiliegende Verschleißstufen
• Fertiger Innendurchmesser wird vor der Produktion bestätigt

Warum Keramikfliesen in einem Rohrübergang verwenden?

Eine integrale Keramikhülse ist für viele gerade Rohrabschnitte praktikabel, kann aber für großformatige oder sich kontinuierlich ändernde Profile schwierig herzustellen sein.

Einzelne Keramikfliesen können entlang des Konus angeordnet werden, um die sich ändernde Geometrie abzudecken. Die Fliesengröße, die Fugenposition und die Auskleidungsbegrenzung sollten gemäß der Übergangsform und der erwarteten Materialflussrichtung überprüft werden.

Die typische Auskleidungsoption ist 95% Aluminiumoxid-Keramik. Die endgültige Keramiksorte und -dicke werden gemäß dem geförderten Material, der Partikelgröße, der Geschwindigkeit und dem beobachteten Verschleißmuster bestätigt.

Typische technische Informationen

Technische Vorteile und Designüberlegungen

Strömungsrichtung: Ein konvergenter und ein divergenter Übergang erzeugen unterschiedliche Partikelbewegungen. Die tatsächliche Förderrichtung sollte auf der Zeichnung markiert werden.

Übergangsprofil: Ein kurzer oder steiler Konus kann Turbulenzen und lokale Stöße erhöhen. Die Übergangslänge sollte zusammen mit dem verfügbaren Installationsraum überprüft werden.

Keramikdicke: Dickere Keramik reduziert die fertige Bohrung. Die Dicke muss gegen Verschleißbedingungen und die erforderliche Förderkapazität abgewogen werden.

Endanschluss: Die Keramikauskleidung sollte so glatt wie möglich an die angrenzende Rohrleitungsauskleidung anschließen, um eine freiliegende Kante oder eine plötzliche innere Stufe zu vermeiden.

Anwendungen

Keramikbeschichtete Rohrübergänge werden üblicherweise für Systeme in Betracht gezogen, die fördern:

• Flugasche und Kohlenstaub
• Zement- und Klinkerstaub
• Mineralpulver und Sand
• Andere abrasive Trockenpartikel

Typische Branchen sind Energieerzeugung, Zement, Bergbau, Mineralverarbeitung und Schüttguthandling. Slurry, starke Korrosion, ungewöhnliche Temperaturen oder spezielle Druckbedingungen erfordern eine separate technische Überprüfung.

Herstellung, Inspektion und Verpackung

Der Stahlübergang wird vor der Auskleidung anhand der genehmigten Abmessungen geprüft. Während der Produktion prüfen wir die Keramikabdeckung, die Kontinuität der Innenfläche, die Auskleidungsbegrenzung und die Flanschorientierung.

Fertige großformatige Fittings werden einzeln geschützt und je nach Produktgröße und Transportanforderungen auf einem Stahlgestell gesichert oder in einer Holzkiste verpackt.

Informationen für die Angebotserstellung

Bitte geben Sie an:

• Einlass- und Auslassdurchmesser
• Gesamtlänge oder Konuswinkel
• Konvergierende oder divergierende Strömungsrichtung
• Fördermedium und Partikelgröße
• Fördergeschwindigkeit und Betriebsbedingungen
• Vorhandene Verschleißposition oder Fotos vom Standort
• Erforderlicher fertiger Innendurchmesser
• Flanschstandard oder Anschlusszeichnung

FAQ

Warum kann ein Rohrübergang schneller verschleißen als ein gerades Rohr?
Der Durchmesserwechsel beeinflusst die Partikelgeschwindigkeit und -verteilung, was zu konzentriertem Verschleiß am Konus oder an einer Seite des Fittings führen kann.

Warum werden Keramikfliesen anstelle einer integralen Hülse verwendet?
Keramikfliesen sind oft praktikabler für große Durchmesser und sich kontinuierlich ändernde Innenprofile.

Ist dickere Keramik immer besser?
Nein. Übermäßige Dicke reduziert die fertige Bohrung und kann den Materialfluss beeinträchtigen. Die Dicke sollte für die tatsächlichen Verschleißbedingungen ausgewählt werden.

Kann ELACERA® nach einer bestehenden Zeichnung fertigen?
Ja. Die Stahlkonstruktion, das Keramiklayout, die Anschlüsse und der fertige Innendurchmesser werden anhand der bestätigten Zeichnung überprüft.

Welche Informationen sind vor der Angebotserstellung am wichtigsten?
Die Durchmesser, die Übergangslänge, die Strömungsrichtung, die Materialeigenschaften und das bestehende Verschleißmuster sind die wichtigsten Ausgangspunkte.

Sprechen Sie mit einem Verschleißschutzexperten

Senden Sie uns Ihre Übergangszeichnung und Betriebsinformationen. Wir werden den wahrscheinlichen Verschleißbereich, das Keramiklayout und die Anschlussdetails überprüfen, bevor wir das technische Angebot vorbereiten.
